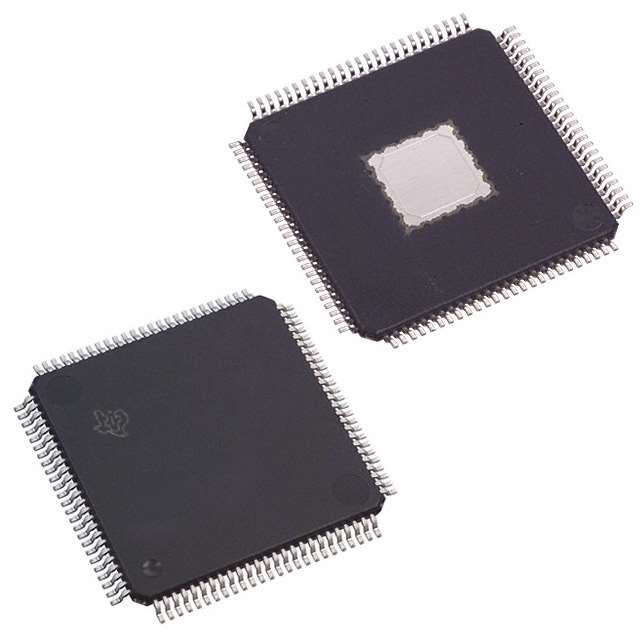

TVP7002PZP

TEXAS INSTRUMENTS TVP7002PZP Analogue to Digital Converter, 10Bit, 165MSPS, Single, 3V, 3.6V, QFP

Наличие: 1,111 шт.

Адрес доставки: Москва

Цена: ₽ 1,262.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23665389

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TVP7002PZP характеристики

Атрибут	Значение атрибута
Номенклатура	TVP7002PZP
Производитель	TI
ЧипСити Номер продукта	CC23665389
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Напряжение Питания (DC)	3.00V (min)
Ток Питания	279 mA
Количество Цепей	3 Circuit
Количество Стежков	100 Position
Количество Битов	10 Bit
Рассеяние Мощности	1112 mW
Частота Выборки	165 MHz
Ширина Ленты	500 MHz
Количество АЦП	3 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1403 mW
Количество входных каналов	10 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Входное напряжение	2 V
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TVP7002PZP описание продукта

The TVP7002PZP is a 8/10-bit Video and Graphics Digitizer with horizontal PLL. It is a complete solution for digitizing video and graphic signals in RGB or YPbPr colour spaces. The device supports pixel rates up to 165MHz. Therefore, it can be used for PC graphics digitizing up to the VESA standard of UXGA (1600 x 1200) resolution at a 60Hz screen refresh rate and in video environments for the digitizing of digital TV formats, including HDTV up to 1080p. It is powered from 3.3 and 1.9V supply and integrates a triple high-performance analog-to-digital (A/D) converter with clamping functions and variable gain, independently programmable for each channel. The clamp timing window is provided by an external pulse or can be generated internally. The TVP7002 includes analog slicing circuitry on the SOG inputs to support sync-on-luminance or sync-on-green extraction. In addition, TVP7002 can extract discrete HSYNC and VSYNC from composite sync using a sync slicer.
Analog input multiplexers
Automatic video clamp
Clamping - Selectable clamping between bottom level and mid level
Automatic level control circuit
Support for DC and AC-coupled input signals
Fully integrated horizontal PLL for pixel clock generation
Adjustable horizontal PLL loop bandwidth for minimum jitter
Dedicated DATACLK output with programmable output polarity for easy latching of output data
Green product and no Sb/Br
