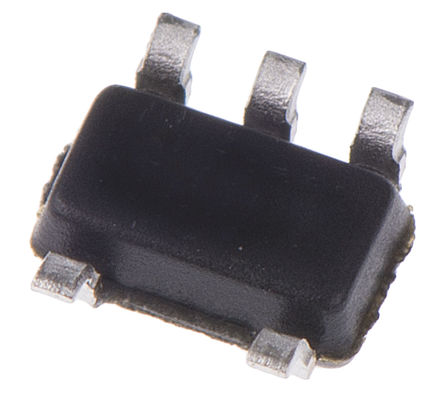

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

TSC101CILT

ST Microelectronics

TSC101 Series 24V 450kHz Single High-Side Current Sense Amplifier - SOT 23-5

Наличие: 891 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 100.02

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC7710163

Категория продукта:

Буферный усилитель

Упаковка: SOT-23-5

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TSC101CILT характеристики

Атрибут	Значение атрибута
Номенклатура	TSC101CILT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC7710163
Жизненный Цикл Продукта	Active
Категория продукта	Буферный усилитель
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Ток Питания	165 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	90 dB
Скорость Нарастания	900 mV/μs
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	5.5 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	450 kHz
Gain Bandwidth	90 dB
Минимальный диапазон CMRR	90 dB
Напряжение питания	4V ~ 24V
Напряжение питания (Макс)	20V ~ 30V
Длина	3 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TSC101CILT описание продукта

The TSC101 measures a small differential voltage on a high-side shunt resistor and translates it into a ground-referenced output voltage. The gain is internally fixed.
Wide input common-mode voltage range, low quiescent current, and tiny SOT23 packaging enable use in a wide variety of applications.
The input common-mode and power supply voltages are independent. The common-mode voltage can range from 2.8 to 30 V in operating conditions and up to 60 V in absolute maximum rating conditions.
The current consumption below 300 μA and the wide supply voltage range enable the power supply to be connected to either side of the current measurement shunt with minimal error.
**Key Features**
Independent supply and input common-mode voltages
Wide common-mode operating range: 2.8 to 30 V
Wide common-mode surviving range: -0.3 to 60 V (load-dump)
Wide supply voltage range: 4 to 24 V
Low current consumption: ICC max = 300 μA
Internally fixed gain: 20 V/V, 50 V/V or 100 V/V
Buffered output
