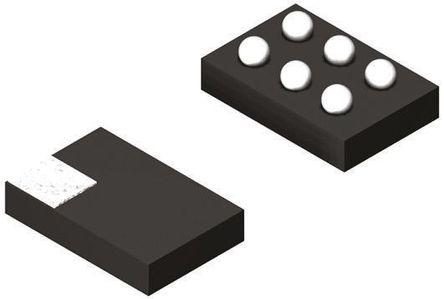

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS5A12301EYFPR

IEC Level 4 ESD Protected, 0.75Ω SPDT Analog Switch with 1.8V Logic Compatible Input Logic 6-DSBGA -40℃ to 85℃

Наличие: 510 шт.

Адрес доставки: Москва

Цена: ₽ 63.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC39954778

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS5A12301EYFPR характеристики

Атрибут	Значение атрибута
Номенклатура	TS5A12301EYFPR
Производитель	TI
ЧипСити Номер продукта	CC39954778
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	XFBGA-6
Напряжение Питания (DC)	2.25V ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Ток Питания	10 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Узлы Напряжения	1.80 V, 2.50 V, 3.30 V, 5.00 V
Ширина Ленты	55.0 MHz
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	55 MHz
Длина	1.19 mm
Ширина	0.79 mm
Высота	0.31 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TS5A12301EYFPR описание продукта

The TS5A12301E device is a bidirectional, 1-channel, single-pole double-throw (SPDT) analog switch that is designed to operate from 2.25 V to 5.5 V. The device offers a low ON-state resistance with excellent channel-to-channel ON-state resistance matching and the break-before-make feature to prevent signal distortion during the transferring of a signal from one path to another.
The device has excellent total harmonic distortion (THD) performance and consumes very low power. These features make this device suitable for portable audio applications. The control input (IN) pin can be connected to low-voltage GPIOs, allowing it to be controlled by 1.8-V signals.
The TS5A12301E has ±15-kV air-gap discharge and ±8-kV contact discharge ESD protection for the COM port to GND, which makes it compliant with the IEC Level 4 ESD standard (IEC 61000-4-2).
