TS3USB30EDGSR Купить - TI Чип аналогового переключателя

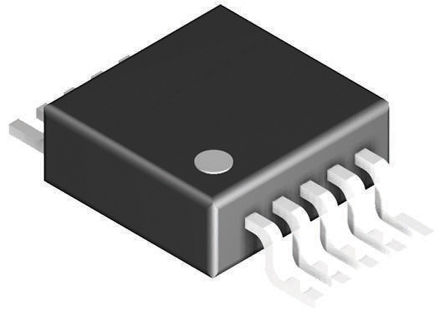

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS3USB30EDGSR

Analog Multiplexer / Demultiplexer, 1:2, 2Circuits, 10Ω, 1µA, 3V to 4.3V, VSSOP-10

Наличие: 2,172 шт.

Адрес доставки: Москва

Цена: ₽ 31.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC279440

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS3USB30EDGSR характеристики

Атрибут	Значение атрибута
Номенклатура	TS3USB30EDGSR
Производитель	TI
ЧипСити Номер продукта	CC279440
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSSOP-10
Напряжение Питания (DC)	3.00V ~ 4.30V
Количество Выходных Интерфейсов	4 Output
Ток Питания	1 µA
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	10 Position
Ширина Ленты	900 MHz
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	900 MHz
Напряжение питания	3V ~ 4.3V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TS3USB30EDGSR описание продукта

The TS3USB30EDGSR is a 1:2 Mux/Demux Switch with single Enable and ESD protection specially designed for the switching of high-speed USB 2.0 signals in handset and consumer applications, such as cell phones, digital cameras and notebooks with hubs or controllers with limited USB I/Os. The wide bandwidth (900MHz) of this switch allows signals to pass with minimum edge and phase distortion. The device multiplexes differential outputs from an USB host device to one of two corresponding outputs. The switch is bidirectional and offers little or no attenuation of the high-speed signals at the outputs. It is designed for low bit-to-bit skew and high channel-to-channel noise isolation and is compatible with various standards such as high-speed USB 2.0 (480Mbps).
Green product and no Sb/Br
D+/D- pins tolerate up to 5.25V
1.8V Compatible control-pin inputs
IOFF supports partial power-down-mode operation
0.35R Typical ΔRON
7.5pF Typical Cio(on)
Low power consumption (1µA maximum)
900MHz Typical bandwidth (-3dB)
Latch-up performance exceeds 100mA per JESD 78, class II
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TS3USB30EDGSR Даташит PDF

26 страницы, 1306 КБ

08/16/2015
