TRF7970ARHBR Купить - TI Чип интерфейса

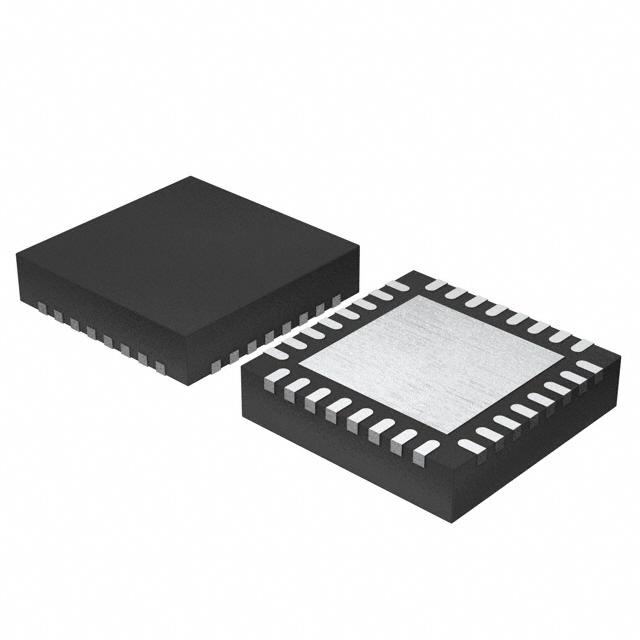

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TRF7970ARHBR

Transceiver IC 1TX 2RX 848Kbps 32Pin VQFN EP T/R

Наличие: 1,280 шт.

Адрес доставки: Москва

Цена: ₽ 308.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2843200

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TRF7970ARHBR характеристики

Атрибут	Значение атрибута
Номенклатура	TRF7970ARHBR
Производитель	TI
ЧипСити Номер продукта	CC2843200
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VQFN-32
Частота	13.56 MHz
Напряжение Питания (DC)	2.70V (min)
Ток Питания	150 mA
Количество Стежков	32 Position
Выходная Мощность	200 mW
Рабочая температура (Макс)	110 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-40℃ ~ 110℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TRF7970ARHBR описание продукта

The TRF7970ARHBR is a Multi-protocol Fully Integrated 13.56MHz NFC/RFID Transceiver IC for Near Field Communication (NFC) system. Built-in programming options make the device suitable for a wide range of applications for proximity and vicinity identification systems. The device can perform in one of three modes, RFID and NFC reader, NFC peer or in card emulation mode. Built-in user-configurable programming options make the device suitable for a wide range of applications. The TRF7970A device is configured by selecting the desired protocol in the control registers. Direct access to all control registers allows fine tuning of various reader parameters as needed. The receiver system has dual input receiver architecture. The receivers also include various automatic and manual gain control options. The received input bandwidth can be selected to cover a broad range of input subcarrier signal options. It also includes a receiver framing engine.
RF field detector with programmable wake-up levels for NFC passive transponder emulation operation
RF field detector for NFC physical collision avoidance
Programmable output power (+20dBm (100mW), +23dBm (200mW))
Programmable I/O voltage levels from 1.8 to 5.5VDC
Programmable system clock frequency output (RF, RF/2, RF/4) from 13.56/27.12MHz crystal/oscillator
Integrated voltage regulator output for other system components (20mA maximum)
Programmable modulation depth
Dual receiver architecture with RSSI for elimination of "Read Holes" and adjacent reader system
Programmable power modes for ultra low-power system design (power down <1µA)
Parallel or SPI interface (with 127-byte FIFO)
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
