TPS7A3001DGNR Купить - TI Чип стабилизации напряжения

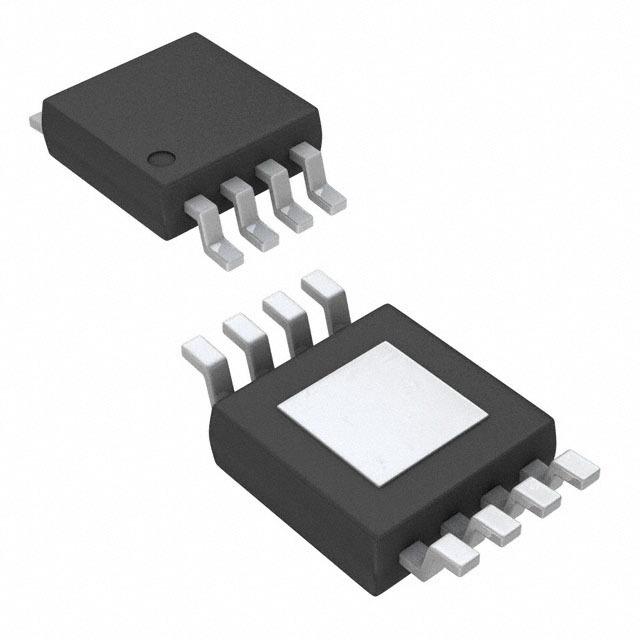

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS7A3001DGNR

Single Channel LDO Vin -3V to -36V, -200mA, Ultra-Low Noise, High PSRR, Low-Dropout Linear Regulator LDO Regulator Neg -33V to -1.166V 0.2A 8Pin HVSSOP EP T/R

Наличие: 442 шт.

Адрес доставки: Москва

Цена: ₽ 53.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2897650

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS7A3001DGNR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS7A3001DGNR
Производитель	TI
ЧипСити Номер продукта	CC2897650
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-33.0 V (min)
Выходной Ток	200 mA
Ток Питания	100µA ~ 950µA
Количество Стежков	8 Position
Рассеяние Мощности	1830 W
Ток Покоя	50.0 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	325 mV
Количество Регулируемых Выходов	1 Output
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1830 mW
точность	1.5 %
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS7A3001DGNR описание продукта

The TPS7A3001DGNR is a -35V, -200mA, ultralow noise, negative linear regulator in 8 pin MSOP package. This linear regulator includes a CMOS logic level compatible enable pin and capacitor-programmable soft-start function that allows for customized power management schemes. Other features include built-in current limit and thermal shutdown protection to safeguard the device and system during fault conditions. It is designed using bipolar technology and is ideal for high accuracy, high precision instrumentation applications where clean voltage rails are critical to maximize system performance. This design makes IC an excellent choice to power operational amplifiers, ADCs, DACs and other high performance analogue circuitry. It also suitable for post dc-dc converter regulation. By filtering out the output voltage ripple inherent to dc/dc switching conversion, maximum system performance is provided in sensitive instrumentation, test and measurement, audio and RF applications.
Input voltage range from -3V to -35V
Noise of 14µVRMS (20Hz to 20KHz), 15.1µVRMS (10Hz to 100KHz)
Power supply ripple rejection is -72dB (120Hz), - >= 55dB (10Hz to 700KHz)
Adjustable output range from -1.18 V to -33 V
Maximum output current of 200mA
Dropout voltage of 216mV at 100mA, 325mV at 200mA
Stable with ceramic capacitors >= 2.2 µF
CMOS logic level compatible enable pin
Built-in, fixed current limit and thermal shutdown protection
Operating temperature range from -40°C to 125°C
ESD sensitive device, take proper precaution while handling the device.
