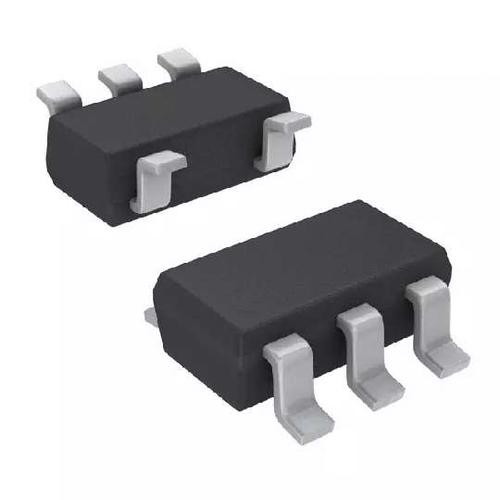

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS78001DDCR

Single Channel LDO Single Output LDO, 150mA, Adj. (1.22V to 5.25V), 500nA Quiescent Current LDO Regulator Pos 1.22V to 5.25V 0.15A 5Pin TSOT-23 T/R

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 248.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8155230

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS78001DDCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS78001DDCR
Производитель	TI
ЧипСити Номер продукта	CC8155230
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.22V ~ 5.25V
Выходной Ток	150 mA
Ток Питания	800nA ~ 5µA
Количество Стежков	5 Position
Рассеяние Мощности	0.5 W
Ток Покоя	500 nA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	250 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (Макс)	5.25 V
Выходное напряжение (мин)	1.22 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
точность	±2 %
Входное напряжение	2.2V ~ 5.5V
Ширина	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS78001DDCR описание продукта

DESCRIPTION
The TPS780 family of low-dropout (LDO) regulators offer the benefits of ultralow power (IQ = 500nA), miniaturized packaging (2×2 SON-6), and selectable dual-level output voltage levels. An adjustable version is also available, but does not have the capability to shift voltage levels.
The VSET pin allows the end user to switch between two voltage levels on-the-fly through a
microprocessor-compatible input. This LDO is designed specifically for battery-powered applications where dual-level voltages are needed. With ultralow IQ (500nA), microprocessors, memory cards, and smoke detectors are ideal applications for this device.
FEATURES
• Low IQ : 500nA
• 150mA, Low-Dropout Regulator with Pin-Selectable Dual Voltage Level Output
• Low Dropout: 200mV at 150mA
• 3% Accuracy Over Load/Line/Temperature
• Available in Dual-Level, Fixed Output Voltages from 1.5V to 4.2V Using Innovative Factory
EPROM Programming
• Available in an Adjustable Version from 1.22V to 5.25V or a Dual-Level Output Version
• VSET Pin Toggles Output Voltage Between Two Factory-Programmed Voltage Levels
• Stable with a 1.0µF Ceramic Capacitor
• Thermal Shutdown and Overcurrent Protection
• CMOS Logic Level-Compatible Enable Pin
• Available in DDC (TSOT23-5) or DRV (2mm × 2mm SON-6) Package Options
APPLICATIONS
• TI MSP430 Attach Applications
• Power Rails with Programming Mode
• Dual Voltage Levels for Power-Saving Mode
• Wireless Handsets, Smartphones, PDAs, MP3 Players, and Other Battery-Operated Handheld
Products
