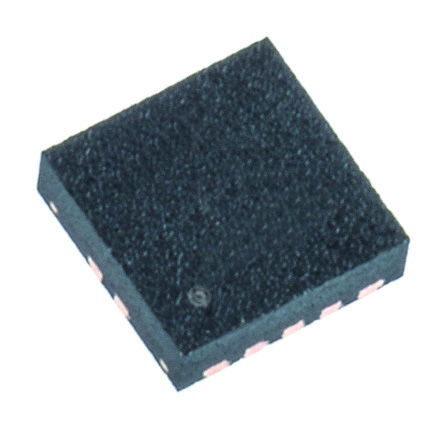

TPS74701DRCT

TEXAS INSTRUMENTS TPS74701DRCT LDO Voltage Regulator, Adjustable, 800mV to 5.5V in, 50mV drop, 800mV to 3.6V/0.5A out, SON-10

Наличие: 5,226 шт.

Адрес доставки: Москва

Цена: ₽ 145.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20758696

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS74701DRCT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS74701DRCT
Производитель	TI
ЧипСити Номер продукта	CC20758696
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	500 mA
Количество Стежков	10 Position
Рассеяние Мощности	1920 W
Ток Покоя	1.00 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	0.05V @500mA
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	0.8 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.5 %
Входное напряжение	0.8V ~ 5.5V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS74701DRCT описание продукта

The TPS74701DRCT is a low-dropout (LDO) Linear Regulator provides an easy-to-use, robust power management solution for a wide variety of applications. User-programmable soft-start minimizes stress on the input power source by reducing capacitive inrush current on start-up. The soft-start is monotonic and well-suited for powering many different types of processors and ASICs. The enable input and power good output allow easy sequencing with external regulator. This complete flexibility permits the user to configure a solution that meets the sequencing requirements of FPGAs, DSPs and other applications with special start-up requirements. A precision reference and error amplifier deliver 2% accuracy over load, line, temperature and process. It features soft-start capability. This regulator uses a low current bias input to power all internal control circuitry, allowing the NMOS pass transistor to regulate very low input and output voltages.
Power good (PG) output allows supply monitoring or provides a sequencing signal for other supplies
VBIAS permits low VIN operation with good transient response
Stable with >=2.2µF any output capacitor
50mV Typically at 500mA, VBIAS = 5V low dropout
Green product and no Sb/Br
