TPS73801DCQR Купить - TI Чип стабилизации напряжения

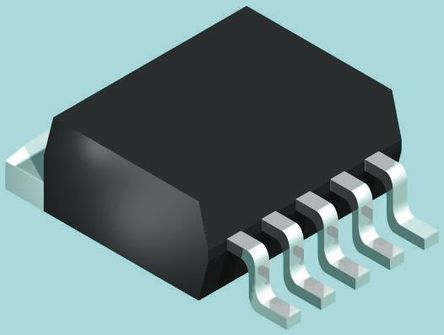

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS73801DCQR

Single Channel LDO 1A Low Noise, Fast Transient Response Low-Dropout Linear Regulator LDO Regulator Pos 1.21V to 20V 1A 6Pin(5+Tab) SOT-223 T/R

Наличие: 582 шт.

Адрес доставки: Москва

Цена: ₽ 1,803.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4364400

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS73801DCQR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS73801DCQR
Производитель	TI
ЧипСити Номер продукта	CC4364400
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-223-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.21V ~ 20V
Выходной Ток	1 A
Ток Питания	1.5mA ~ 80mA
Количество Стежков	6 Position
Ток Покоя	1 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	300 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	20 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (Макс)	20 V
Выходное напряжение (мин)	1.21 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.2V ~ 20V
Длина	6.55 mm
Ширина	3.55 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS73801DCQR описание продукта

The TPS73801DCQR is a low-dropout (LDO) Linear Regulator optimized for fast transient response. The device can supply 1A of output current with a dropout voltage of 300mV. Quiescent current is well controlled and it does not rise in dropout as it does with many other regulators. In addition to fast transient response, the regulator has very low output noise, which makes it ideal for sensitive RF supply applications. Small ceramic capacitors can be used without the necessary addition of ESR, as is common with other regulators. Internal protection circuitry includes reverse-battery protection, current limiting and thermal limiting and reverse-current protection. It is protected against reverse input and reverse output voltages. In battery-backup applications where the output can be held up by a backup battery when the input is pulled to ground, the device acts as if it has a diode in series with its output and prevents reverse current flow.
No protection diodes needed
Controlled quiescent current in dropout
Stable with ceramic capacitors
Stable with 10µF output capacitor
Thermal limiting
45µVRMS Low noise
Green product and no Sb/Br

Показывать

TPS73801DCQR Даташит PDF

26 страницы, 1905 КБ

08/05/2015

просматривать

TPS73801DCQR Даташит PDF

21 страницы, 925 КБ

06/26/2013

просматривать

TPS73801DCQR Даташит PDF

26 страницы, 1906 КБ

10/25/2014

просматривать

TPS73801DCQR Другие Даташит

8 страницы, 281 КБ

07/20/2017

просматривать

TPS73801DCQR Другие Даташит

8 страницы, 312 КБ

07/13/2017

просматривать
