TPS63020QDSJRQ1

Conv DC-DC 1.8V to 5.5V Step Down/Step Up Single-Out 1.2V to 5.5V 3A Automotive 14Pin VSON EP

Наличие: 277 шт.

Адрес доставки: Москва

Цена: ₽ 1,330.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14325461

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS63020QDSJRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS63020QDSJRQ1
Производитель	TI
ЧипСити Номер продукта	CC14325461
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin

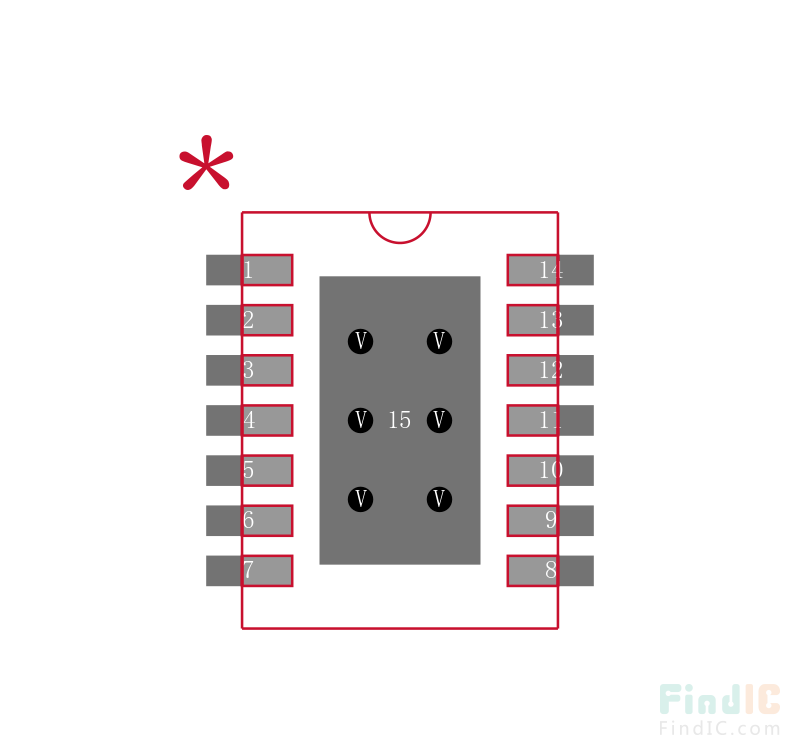

Корпус/Пакет	VSON-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 5.5V
Выходной Ток	4 A
Ток Покоя	50.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.4 MHz
Ток Переключения	4 A
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	1.8 V
Входное напряжение	1.8V ~ 5.5V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS63020QDSJRQ1 описание продукта

The TPS63020-Q1 device provides a power supply solution for products powered by either a two-cell or three-cell alkaline, NiCd or NiMH battery, or a one-cell Li-Ion or Li-Polymer battery. Output currents can go as high as 3 A while using a single-cell Li-Ion or Li-Polymer battery, and discharge it down to 2.5 V or lower. The buck-boost converter is based on a fixed frequency, pulse width modulation (PWM) controller using synchronous rectification to obtain maximum efficiency. At low load currents, the converter enters power save mode to maintain high efficiency over a wide load current range. The power save mode can be disabled, forcing the converter to operate at a fixed switching frequency. The maximum average current in the switches is limited to a typical value of 4 A. The output voltage is programmable using an external resistor divider. The converter can be disabled to minimize battery drain. During shutdown, the load is disconnected from the battery. The device is packaged in a 3 mm × 4 mm 14-pin VSON PowerPAD™ package (DSJ).

Показывать

TPS63020QDSJRQ1 Даташит PDF

24 страницы, 1228 КБ

10/28/2015

просматривать

TPS63020QDSJRQ1 Даташит PDF

28 страницы, 1815 КБ

02/19/2016

просматривать
