TPS62240DRVR Купить - TI Преобразователь DC/DC

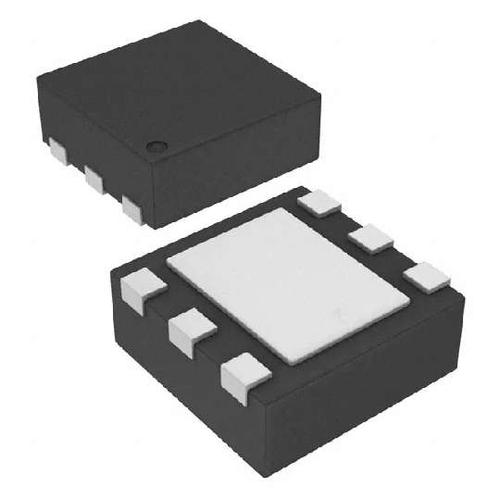

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62240DRVR

Step-Down Regulator 2.25MHz 300mA Step-Down Converter in 2x2mm SON/TSOT23 Package Conv DC-DC 2V to 6V Synchronous Step Down Single-Out 0.6V to 6V 0.3A 6Pin WSON EP T/R

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 47.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7799004

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 16.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62240DRVR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62240DRVR
Производитель	TI
ЧипСити Номер продукта	CC7799004
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SON-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 6V
Выходной Ток	300 mA
Ток Питания	15.0 µA
Количество Стежков	6 Position
Ток Покоя	15.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.25 MHz
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	0.6 V
Выходной ток (Макс)	0.3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2 V
Входное напряжение	2V ~ 6V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS62240DRVR описание продукта

Description
The TPS6224x device is a highly efficient synchronous step-down DC-DC converter. The device provides up to 300-mA output current from a single Li-Ion cell and is ideal for battery powered portable applications like mobile phones and other portable equipment.
Features
• High Efficiency - Greater Than 94%
• Output Current up to 300 mA
• VIN Range from 2 V to 6 V for Li-ion Batteries With Extended Voltage Range
• 2.25-MHz Fixed-Frequency Operation
• Power Save Mode at Light Load Currents
• Output Voltage Accuracy in PWM Mode ±1.5%
• Adjustable Output Voltage from 0.6 V to VIN
• Typical 15-μA Quiescent Current
• 100% Duty Cycle for Lowest Dropout
• Available in a SOT (5) and 2-mm × 2-mm × 0.8-mm WSON (6) Package
• Allows <1-mm Solution Height
Applications
• Bluetooth™ Headsets
• Mobile Phones, Smart Phones
• WLAN
• Low Power DSP Supplies
• Portable Media Players
• Digital Cameras
