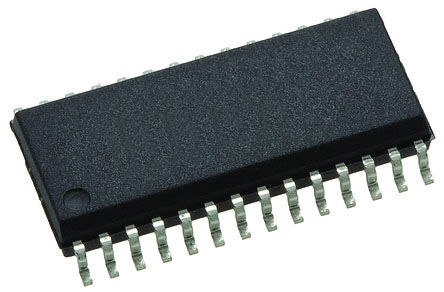

UC3625DW

TEXAS INSTRUMENTS UC3625DW Motor Driver/Controller, DC Brushless, 10V to 18V supply, 50V/200mA/6Outputs, SOIC-28

Наличие: 1,043 шт.

Адрес доставки: Москва

Цена: ₽ 732.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5198600

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3625DW характеристики

Атрибут	Значение атрибута
Номенклатура	UC3625DW
Производитель	TI
ЧипСити Номер продукта	CC5198600
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	10.0V (min)
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	50 V
Выходной Ток	200 mA
Количество Стежков	28 Position
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	10V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	10 V
Длина	18 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3625DW описание продукта

The UC3625DW is a brushless DC Motor Controller integrates most of the functions required for high-performance brushless DC-motor control. When coupled with external power MOSFETs or Darlingtons, this device perform fixed-frequency PWM motor control in either voltage or current mode while implementing closed-loop speed control and braking with smart noise rejection, safe direction reversal and cross-conduction protection. Although specified for operation from power supplies between 10 and 18V. It contains fast, high-current push-pull drivers for low-side power devices and 50V open-collector outputs for high-side power devices or level-shifting circuitry.
Drives power MOSFETs or power Darlingtons directly
Latched soft-start
High-speed current-sense amplifier with ideal diode
Pulse-by-pulse and average current sensing
Over-voltage and under-voltage protection
Direction latch for safe direction reversal
Tachometer
Programmable cross-conduction protection
30mA Trimmed reference sources
Green product and no Sb/Br
