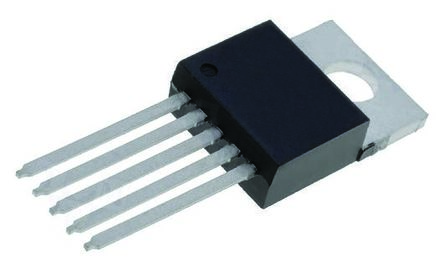

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4452VAT

Microchip

Microchip TC4452VAT, MOSFET Power Driver, 13A, 4.5 18V, Non-Inverting, 5Pin TO-220

Наличие: 1,314 шт.

Адрес доставки: Москва

Цена: ₽ 238.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC13283604

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4452VAT характеристики

Атрибут	Значение атрибута
Номенклатура	TC4452VAT
Производитель	Microchip
ЧипСити Номер продукта	CC13283604
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	30ns, 32ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	18.0 V
Выходной Ток	13 A
Количество Каналов	1 Channel
Количество Стежков	5 Position
Время Нарастания	60ns (Max)
Выходное напряжение (Макс)	17.975 V
Время падения	60ns (Max)
Время падения (Макс)	40 ns
Время падения (Макс)	40 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	10.668 mm
Ширина	4.83 mm
Высота	9.02 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542390001
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4452VAT описание продукта

The TC4452VAT is a non-inverting high-speed single-output MOSFET Driver capable of driving large MOSFETs and insulated gate bipolar transistors. The TC4451 has matched output rise and fall times, as well as matched leading and falling-edge propagation delay times. The TC4452 device also has very low cross-conduction current, reducing the overall power dissipation of the device. This device is essentially immune to any form of upset, except direct over-voltage or over-dissipation. It cannot be latched under any conditions within its power and voltage ratings. This part is not subject to damage or improper operation when up to 5V of ground bounce is present on its ground terminals. It can accept, without damage or logic upset, more than 1.5A inductive current of either polarity being forced back into its outputs. In addition, all terminals are fully protected against electrostatic discharge up to 4kV and 400V. The TC4451 inputs may be driven directly from either TTL or CMOS.
Low shoot-through/cross-conduction current in output stage
Matched fast rise and fall times
Matched short propagation delays - 44ns Typical
Latch-up protected - Withstands 1.5A output reverse current
Input withstands negative inputs up to 5V
Pin-compatible with the TC4420/TC4429, TC4421/TC4422 and TC4421A/TC4422A MOSFET drivers
