UC3526N Купить - TI Чип стабилизации напряжения

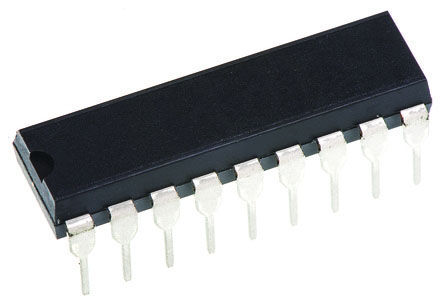

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3526N

Voltage Mode PWM Controller 100mA 400kHz 18Pin PDIP Tube

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 257.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7354800

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3526N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3526N
Производитель	TI
ЧипСити Номер продукта	CC7354800
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	PDIP-18
Частота	400 kHz
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	35.0 V
Выходное Напряжение	13 V
Выходной Ток	100 mA
Рассеяние Мощности	1000 mW
Ток Покоя	14.0 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	300 ns
Частота Переключения	400 kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	100 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	8 V
Входное напряжение	35 V
Длина	22.48 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3526N описание продукта

The UC1526 is a high performance monolithic pulse width modulator circuit designed for fixed-frequency switching regulators and other power control applications. Included in an 18-pin dual-in-line package are a temperature compensated voltage reference, sawtooth oscillator, error amplifier, pulse width modulator, pulse metering and setting logic, and two low impedance power drivers. Also included are protective features such as soft-start and under-voltage lockout, digital current limiting, double pulse inhibit, a data latch for single pulse metering, adjustable deadtime, and provision for symmetry correction inputs. For ease of interface, all digital control ports are TTL and B-series CMOS compatible. Active LOW logic design allows wired-OR connections for maximum flexibility. This versatile device can be used to implement single-ended or push-pull switching regulators of either polarity, both transformerless and transformer coupled. The UC1526 is characterized for operation over the full military temperature range of -55°C to +125°C. The UC2526 is characterized for operation from -25°C to +85°C, and the UC3526 is characterized for operation from 0° to +70°C. View datasheet View product folder

Показывать

UC3526N Даташит PDF

10 страницы, 610 КБ

12/18/2015

просматривать

UC3526N Даташит PDF

13 страницы, 787 КБ

03/15/2008

просматривать

UC3526N Даташит PDF

9 страницы, 551 КБ

09/12/1995

просматривать

UC3526N Даташит PDF

12 страницы, 728 КБ

03/28/2012

просматривать

UC3526N Даташит PDF

11 страницы, 612 КБ

12/04/2015

просматривать

UC3526N Даташит PDF

11 страницы, 612 КБ

07/12/2015

просматривать
