TPS54622RHLR Купить - TI Преобразователь DC/DC

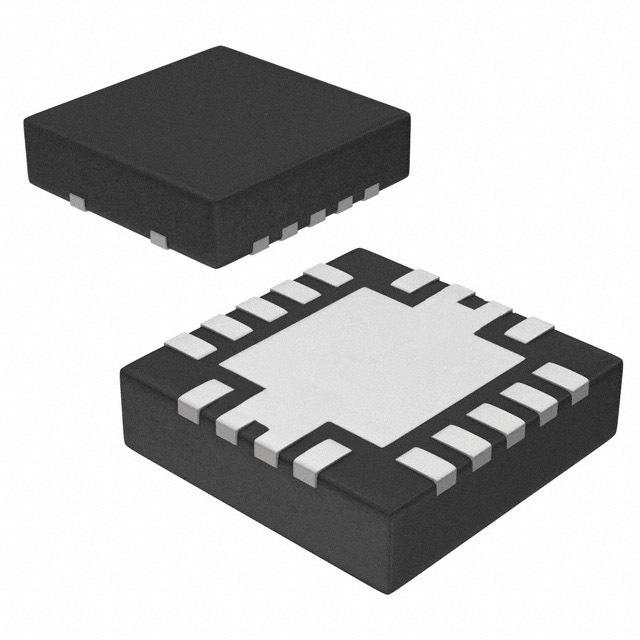

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54622RHLR

Conv DC-DC 4.5V to 17V Step Down Single-Out 0.6V to 15V 6A 14Pin VQFN EP T/R

Наличие: 13,238 шт.

Адрес доставки: Москва

Цена: ₽ 373.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1744313

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54622RHLR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54622RHLR
Производитель	TI
ЧипСити Номер продукта	CC1744313
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	VQFN-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 15V
Выходной Ток	6 A
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	200kHz ~ 1.6MHz
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	0.6 V
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 17V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS54622RHLR описание продукта

The TPS54622 device in thermally enhanced 3.5-mm × 3.5-mm VQFN package is a full-featured 17-V, 6-A synchronous step-down converter which is optimized for small designs through high efficiency and integrating the high-side and low-side MOSFETs. Further space savings are achieved through current mode control, which reduces component count, and by selecting a high switching frequency, reducing the footprint of the inductor.
The output voltage start-up ramp is controlled by the SS/TR pin which allows operation as either a stand-alone power supply or in tracking situations. Power sequencing is also possible by correctly configuring the enable and the open-drain power good pins.
Cycle-by-cycle current limiting on the high-side FET protects the device in overload situations and is enhanced by a low-side sourcing current limit which prevents current runaway. There is also a low-side sinking current limit which turns off the low-side MOSFET to prevent excessive reverse current. Hiccup protection will be triggered if the overcurrent condition has persisted for longer than the preset time. Thermal hiccup protection disables the device when the die temperature exceeds the thermal shutdown temperature and enables the part again after the built-in thermal shutdown hiccup time.
