TPS54202DDCR Купить - TI Чип стабилизации напряжения

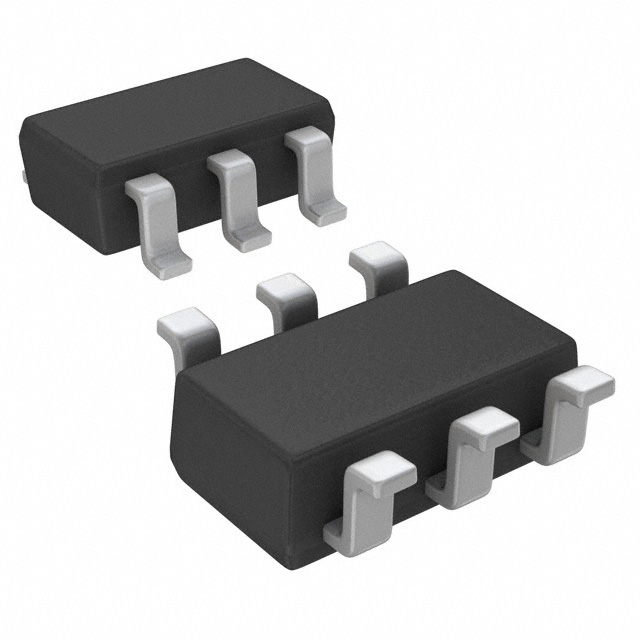

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54202DDCR

Conv DC-DC 4.5V to 28V Synchronous Step Down Single-Out -0.1V to 28V 2A 6Pin TSOT-23 T/R

Наличие: 11,698 шт.

Адрес доставки: Москва

Цена: ₽ 10.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC174887

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 22.04.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54202DDCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54202DDCR
Производитель	TI
ЧипСити Номер продукта	CC174887
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 26V
Выходной Ток	2 A
Ток Покоя	40.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	500 kHz
Ток Переключения	3.2 A
Максимальное входное напряжение	28 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	28 V
Выходное напряжение (мин)	0.596 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS54202DDCR описание продукта

The TPS54202 is a 4.5-V to 28-V input voltage range, 2-A synchronous buck converter. The device includes two integrated switching FETs, internal loop compensation and 5-ms internal soft start to reduce component count.
By integrating the MOSFETs and employing the SOT-23 package, the TPS54202 achieves the high power density and offers a small footprint on the PCB.
Advanced Eco-mode implementation maximizes the light load efficiency and reduces the power loss.
In TPS54202, the frequency spread spectrum operation is introduced for EMI reduction.
Cycle-by-cycle current limit in both high-side MOSFET protects the converter in an overload condition and is enhanced by a low-side MOSFET freewheeling current limit which prevents current runaway. Hiccup mode protection is triggered if the overcurrent condition has persisted for longer than the present time.

Показывать

TPS54202DDCR Даташит PDF

33 страницы, 2083 КБ

08/25/2017

просматривать

TPS54202DDCR Другие Даташит

28 страницы, 1545 КБ

просматривать

TPS54202DDCR Каталог продукции

21 страницы, 488 КБ

01/22/2007

просматривать
