TPS51219RTER Купить - TI Чип стабилизации напряжения

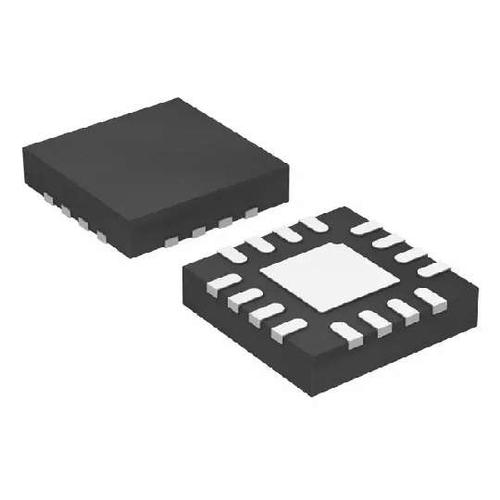

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS51219RTER

DC-DC Cntrlr Single-OUT Step Down 400kHz/300kHz/670kHz/500kHz 16Pin WQFN EP T/R

Наличие: 870 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3727440

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS51219RTER характеристики

Атрибут	Значение атрибута
Номенклатура	TPS51219RTER
Производитель	TI
ЧипСити Номер продукта	CC3727440
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Количество Выводов	16 Pin
Корпус/Пакет	WFQFN-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.5V ~ 2V
Выходной Ток	20 A
Ток Покоя	560 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	400 kHz
Топология	Buck
Максимальное входное напряжение	28 V
Входное напряжение (мин)	3 V
Выходной ток (Макс)	20 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3V ~ 28V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS51219RTER описание продукта

DESCRIPTION
The TPS51219 is a small-sized single buck controller with adaptive on-time control. It provides a choice of control modes (D-CAP™ or D-CAP2™) to meet a wide range of system requirements. It is designed for tight DC regulation requirements such as the VCCIO application for Intel® notebooks. The performance and flexibility of the TPS51219 makes it suitable for low output voltage, high current, PC system power rails and similar point-of-load (POL) power supplies.
Differential voltage feedback and the voltage compensation function combine to provide high
precision power to load devices.
FEATURES
• Differential Voltage Feedback
• DC Compensation for Accurate Regulation
• Wide Input Voltage Range: 3 V to 28 V
• Output Voltage Range: 0.5 V to 2.0 V with Fixed Options of 1.05 V and 1.00 V
• Wide Output Load Range: 0 A to 20 A+
• Adaptive On-Time Modulation with Selectable Control Architecture and Frequency
– D-CAP™ Mode at 300 kHz/400 kHz for Fast Transient Response
– D-CAP2™ Mode at 500 kHz/670 kHz for Ceramic Output Capacitor
• 4700 ppm/°C, Low-Side RDS(on)
Current Sensing
• RSENSE Accurate Current Sense Option
• Internal, 1-ms Voltage Servo Softstart
• Built-In Output Discharge
• Power Good Output
• Integrated Boost Switch
• Built-In OVP/UVP/OCP
• Thermal Shutdown (Non-latched)
• 3 mm × 3 mm, 16-Pin, QFN (RTE) Package

Показывать

TPS51219RTER Даташит PDF

39 страницы, 1232 КБ

09/17/2015

просматривать

TPS51219RTER Даташит PDF

36 страницы, 984 КБ

12/02/2011

просматривать

TPS51219RTER Даташит PDF

42 страницы, 1446 КБ

09/12/2016

просматривать

TPS51219RTER Даташит PDF

35 страницы, 2208 КБ

02/01/2015

просматривать

TPS51219RTER Даташит PDF

26 страницы, 888 КБ

06/11/2014

просматривать

TPS51219RTER Другие Даташит

44 страницы, 1885 КБ

просматривать
