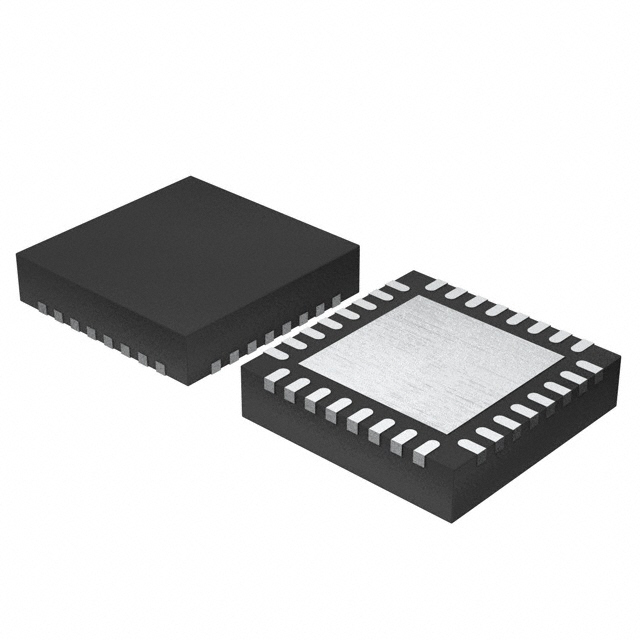

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS51125ARGER

DC-DC Controller (External Switch) Dual-Synchronous, Step-Down Controller with Out-of-Audio Operation and 100mA LDOs DC DC Cntrlr Dual-OUT Sync Step Down 5.5V to 28V Input 24Pin VQFN EP T/R

Наличие: 1,195 шт.

Адрес доставки: Москва

Цена: ₽ 137.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC65462506

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS51125ARGER характеристики

Атрибут	Значение атрибута
Номенклатура	TPS51125ARGER
Производитель	TI
ЧипСити Номер продукта	CC65462506
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Количество Выводов	24 Pin
Корпус/Пакет	VQFN-24
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	2V ~ 5.5V
Рассеяние Мощности	1850 mW
Ток Покоя	550 µA
Количество Регулируемых Выходов	2 Output
Защита от Перегрева	Yes
Топология	Buck
Рабочий цикл	93 %
Максимальное входное напряжение	28 V
Входное напряжение (мин)	5.5 V
Выходной ток (Макс)	20 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1850 mW
Напряжение питания	5.5V ~ 28V
Входное напряжение	5.5V ~ 28V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS51125ARGER описание продукта

DESCRIPTION
The TPS51125A is a cost effective, dual-synchronous buck controller targeted for notebook system power supply solutions. It provides 5-V and 3.3-V LDOs and requires few external components. The 270-kHz VCLK output can be used to drive an external charge pump, generating gate drive voltage for the load switches without reducing the main converter’s efficiency.
FEATURES
• Wide Input Voltage Range: 5.5 V to 28 V
• Output Voltage Range: 2 V to 5.5 V
• Built-in 100-mA 5-V/3.3-V LDO with Switches
• Built-in 1% 2-V Reference Output
• With/Without Out-of-Audio™ Mode Selectable
Light Load and PWM only Operation
• Internal 1.6-ms Voltage Servo Softstart
• Adaptive On-Time Control Architecture with
Four Selectable Frequency Setting
• 4500 ppm/°C R
DS(on)
Current Sensing
• Built-In Output Discharge
• Power Good Output
• Built-in OVP/UVP/OCP
• Thermal Shutdown (Non-latch)
• QFN24 (RGE)

Показывать

TPS51125ARGER Даташит PDF

39 страницы, 1355 КБ

08/16/2015

просматривать

TPS51125ARGER Даташит PDF

37 страницы, 914 КБ

03/28/2012

просматривать

TPS51125ARGER Справочное руководство пользователя

12 страницы, 813 КБ

04/23/2008

просматривать

TPS51125ARGER Другие Даташит

2 страницы, 60 КБ

07/05/2011

просматривать
