TPS2553DBVR Купить - TI Контролер нагрузки

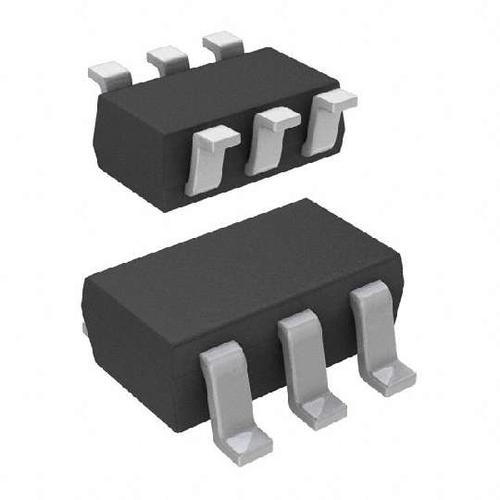

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS2553DBVR

USB Power SW DIST Single 6.5V 1.2A 6Pin SOT-23 T/R

Наличие: 5,836 шт.

Адрес доставки: Москва

Цена: ₽ 7.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC499770

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS2553DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS2553DBVR
Производитель	TI
ЧипСити Номер продукта	CC499770
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.50 V
Выходной Ток	1.5 A
Количество Стежков	6 Position
Рассеяние Мощности	625 mW
Время Нарастания	1100 µs
Максимальное входное напряжение	6.5 V
Входное напряжение (мин)	2.5 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Входное напряжение	6.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS2553DBVR описание продукта

The TPS2553DBVR is an Adjustable Active High Current-limited Power Distribution Switch intended for applications where precision current limiting is required or heavy capacitive loads and short-circuits are encountered and provide up to 1.5A of continuous load current. This constant current device offers a programmable current-limit threshold between 75mA and 1.7A (typical) via an external resistor. Current-limit accuracy as tight as ±6% can be achieved at the higher current-limit settings. The power-switch rise and fall times are controlled to minimize current surges during turn on/off. TPS2553 device limit the output current to a safe level by using a constant-current mode when the output load exceeds the current-limit threshold. An internal reverse-voltage comparator disables the power-switch when the output voltage is driven higher than the input to protect devices on the input side of the switch. The FAULT output asserts low during over-current and reverse-voltage conditions.
Up to 1.5A maximum load current
±6% Current-limit accuracy at 1.7A (typical)
Meets USB current-limiting requirements
Backwards compatible with TPS2550/51
75 to 1300mA Typical adjustable current limit
Constant-current device
Fast over-current response (2µs typical)
85mR High-side MOSFET
Reverse input-output voltage protection
2.5 to 6.5V Operating range
Built-in soft-start
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
