TPD1E10B06DPYR Купить - TI Телевизионные диоды

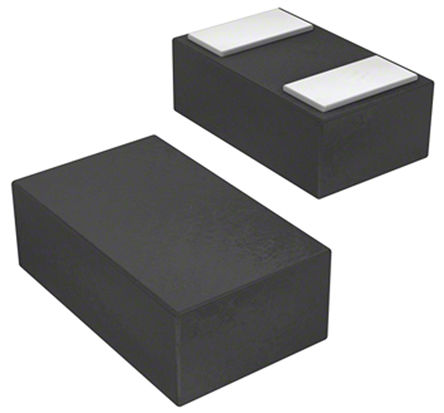

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD1E10B06DPYR

Single-Channel ESD in 0402 Package With 10pF Capacitance and 6V Breakdown 2-X1SON -40℃ to 125℃

Наличие: 88,854 шт.

Адрес доставки: Москва

Цена: ₽ 4.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC50640

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD1E10B06DPYR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD1E10B06DPYR
Производитель	TI
ЧипСити Номер продукта	CC50640
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	XDFN-2
Рабочее Напряжение	5.5 V
Ёмкость	12.0 pF
Пробивное Напряжение	6 V
Количество Каналов	1 Channel
Количество Стежков	2 Position
Рассеяние Мощности	0.162 W
Зажимное напряжение	14 V
Испытательный ток	1 mA
Пиковая импульсная мощность	90 W
Минимальное напряжение пробоя	6 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	162 mW
Длина	1.1 mm
Ширина	0.7 mm
Высота	0.35 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPD1E10B06DPYR описание продукта

The TPD1E10B06DPYR is a single-channel ESD Protection Diode offers ±30kV contact ESD, ±30kV IEC air-gap protection and has an ESD clamp circuit with a back-to-back TVS diode for bipolar or bidirectional signal support. The 12pF line capacitance of this ESD protection diode is suitable for a wide range of applications supporting data rates up to 400Mbps. It is suitable for circuit protection for audio lines (microphone earphone and speakerphone), SD interfacing keypad or other buttons, VBUS pin and ID pin of USB ports and general-purpose I/O ports. It is good for the protection of the end equipment like eBooks, tablets, remote controllers, wearable"s, set-top boxes and electronic point of sale equipment.
Provides system-level ESD protection for low voltage I/O interface
IEC 61000-4-5 Surge protection 6A (8/20µs)
12pF I/O capacitance
100nA Maximum ultralow leakage current
-40 to 125°C Operating temperature range
