TOP256EN Купить - Power Integrations Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

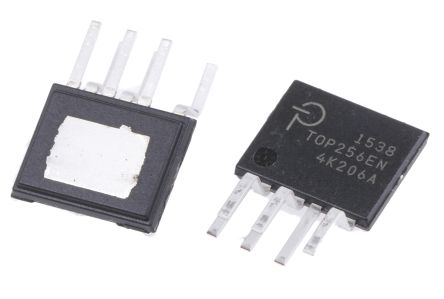

TOP256EN

Power Integrations

AC-DC Off-Line Switcher IC, TOPSwitch-HX, Flyback, 85VAC - 265VAC, 66kHz, 4.08A out, 119W, SIP-7

Наличие: 121 шт.

Адрес доставки: Москва

Цена: ₽ 102.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC2683577

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP256EN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP256EN
Производитель	Power Integrations
ЧипСити Номер продукта	CC2683577
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	eSIP-7C
Частота	66.0 kHz
Номинальная Мощность	119 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	4.08 A
Пробивное Напряжение	700 V
Количество Стежков	7 Position
Рассеяние Мощности	40.0 W
Выходная Мощность	86 W
Частота Переключения	66kHz, 132kHz
Рабочий цикл	78 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Максимальный рабочий цикл	83 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Длина	10.24 mm
Ширина	2.06 mm
Высота	8.25 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

TOP256EN описание продукта

The TOP256EN is an enhanced EcoSmart™, Integrated Off-line Switcher with 30W peak, advanced feature set and extended power range. TOPSwitch-HX cost effectively incorporates a 700V power MOSFET, high voltage switched current source, PWM control, oscillator, thermal shutdown circuit, fault protection and other control circuitry onto a monolithic device.
Multi-mode operation maximizes efficiency at all loads
Low thermal impedance junction-to-case (2°C per watt)
Low height is ideal for adapters where space is limited
Simple mounting using a clip to aid low cost manufacturing
Line under-voltage (UV) detection prevents turn-off glitches
Line overvoltage (OV) shutdown extends line surge limit
Accurate programmable current limit
Optimized line feed-forward for line ripple rejection
Half frequency option for video applications
Frequency jittering reduces EMI filter cost
Heat sink is connected to SOURCE for low EMI
Fully integrated soft-start for minimum start-up stress
Energy efficient over entire load range
Less than 200mW at 230VAC, no load consumption
Standby power for 1W input
