TMS320VC5416PGE160 Купить - TI Цифровой сигнальный процессор DSP

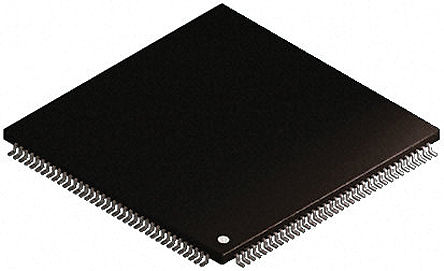

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TMS320VC5416PGE160

DSP Fixed-Point 16Bit 160MHz 160MIPS 144Pin LQFP

Наличие: 1,720 шт.

Адрес доставки: Москва

Цена: ₽ 1,183.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12499926

Категория продукта:

Цифровой сигнальный процессор DSP

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320VC5416PGE160 характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320VC5416PGE160
Производитель	TI
ЧипСити Номер продукта	CC12499926
Категория продукта	Цифровой сигнальный процессор DSP
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	144 Pin
Корпус/Пакет	LQFP-144
Частота	160 MHz
Напряжение Питания (DC)	1.55V (min)
Тактовая Частота	160 MHz
Размер ОЗУ	256 KB
Количество Битов	16 Bit
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Длина	20 mm
Ширина	20 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	3A991.a.2
	Показывать Просмотр аналоги замена

TMS320VC5416PGE160 описание продукта

Introduction
This section describes the main features of the TMS320VC5416, lists the pin assignments, and describes the function of each pin. This data manual also provides a detailed description section, electrical specifications, parameter measurement information, and mechanical data about the available packaging.
Description
The TMS320VC5416 fixed-point, digital signal processor (DSP) (hereafter referred to as the device unless otherwise specified) is based on an advanced modified Harvard architecture that has one program memory bus and three data memory buses. This processor provides an arithmetic logic unit (ALU) with a high degree of parallelism, application-specific hardware logic, on-chip memory, and additional on-chip peripherals. The basis of the operational flexibility and speed of this DSP is a highly specialized instruction set.
TMS320VC5416 Features
• Advanced Multibus Architecture With Three Separate 16-Bit Data Memory Buses and One Program Memory Bus
• 40-Bit Arithmetic Logic Unit (ALU) Including a 40-Bit Barrel Shifter and Two Independent 40-Bit Accumulators
• 17- × 17-Bit Parallel Multiplier Coupled to a 40-Bit Dedicated Adder for Non-Pipelined Single-Cycle Multiply/Accumulate (MAC) Operation
• Compare, Select, and Store Unit (CSSU) for the Add/Compare Selection of the Viterbi Operator
• Exponent Encoder to Compute an Exponent Value of a 40-Bit Accumulator Value in a Single Cycle
• Two Address Generators With Eight Auxiliary Registers and Two Auxiliary Register Arithmetic Units (ARAUs)
• Data Bus With a Bus Holder Feature
• Extended Addressing Mode for 8M × 16-Bit Maximum Addressable External Program Space
• 128K × 16-Bit On-Chip RAM Composed of:
– Eight Blocks of 8K × 16-Bit On-Chip Dual-Access Program/Data RAM
– Eight Blocks of 8K × 16-Bit On-Chip Single-Access Program RAM
• 16K × 16-Bit On-Chip ROM Configured for Program Memory
• Enhanced External Parallel Interface (XIO2)
• Single-Instruction-Repeat and Block-Repeat Operations for Program Code
• Block-Memory-Move Instructions for Better Program and Data Management
• Instructions With a 32-Bit Long Word Operand
• Instructions With Two- or Three-Operand Reads
• Arithmetic Instructions With Parallel Store and Parallel Load
• Conditional Store Instructions
• Fast Return From Interrupt
• On-Chip Peripherals
– Software-Programmable Wait-State Generator and Programmable Bank-Switching
– On-Chip Programmable Phase-Locked Loop (PLL) Clock Generator With External Clock Source
– One 16-Bit Timer
– Six-Channel Direct Memory Access (DMA) Controller
– Three Multichannel Buffered Serial Ports (McBSPs)
– 8/16-Bit Enhanced Parallel Host-Port Interface (HPI8/16)
• Power Consumption Control With IDLE1, IDLE2, and IDLE3 Instructions With Power-Down Modes
• CLKOUT Off Control to Disable CLKOUT
• On-Chip Scan-Based Emulation Logic, IEEE Std 1149.1 (JTAG) Boundary Scan Logic(1)
• 144-Pin Ball Grid Array (BGA)(GGU Suffix)
• 144-Pin Low-Profile Quad Flatpack (LQFP)(PGE Suffix)
• 6.25-ns Single-Cycle Fixed-Point Instruction Execution Time (160 MIPS)
• 8.33-ns Single-Cycle Fixed-Point Instruction Execution Time (120 MIPS)
• 3.3-V I/O Supply Voltage (160 and 120 MIPS)
• 1.6-V Core Supply Voltage (160 MIPS)
• 1.5-V Core Supply Voltage (120 MIPS)
