TMS320C28346ZFET Купить - TI Цифровой сигнальный процессор DSP

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

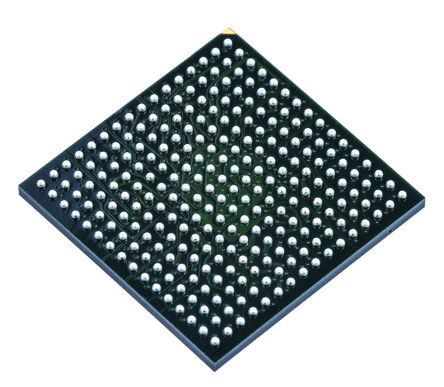

TMS320C28346ZFET

MCU 32Bit C28x RISC 16KB ROM 1.2V/3.3V 256Pin BGA

Наличие: 1,149 шт.

Адрес доставки: Москва

Цена: ₽ 1,293.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1520393

Категория продукта:

Цифровой сигнальный процессор DSP

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320C28346ZFET характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320C28346ZFET
Производитель	TI
ЧипСити Номер продукта	CC1520393
Категория продукта	Цифровой сигнальный процессор DSP
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	256 Pin
Корпус/Пакет	BGA-256
Частота	300 MHz
Напряжение Питания (DC)	1.14V (min)
Количество Стежков	256 Position
Тактовая Частота	300 MHz
Размер ОЗУ	516 KB
Количество Битов	32 Bit
Размер Флэш-памяти	0 KB
Количество УАПП	3 UART
Количество входов и выходов	88 Input IO
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	1.26 V
Напряжение питания (мин)	1.14 V
Длина	17.2 mm
Ширина	17 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TMS320C28346ZFET описание продукта

TMS320C2834x ( Delfino™) MCUs
Overview
The TMS320C2834x (C2834x) Delfino™ microcontroller (MCU) devices build on TI"s existing F2833x high-performance floating-point microcontrollers. The C2834x delivers up to 300 MHz of floating-point
performance, and has up to 516KB of on-chip RAM. Designed for real-time control applications, the
C2834x is based on the C28x™ core, making it code-compatible with all C28x microcontrollers. The on-chip peripherals and low-latency core make the C2834x an excellent solution for performance-hungry real-time control applications.
Features
• High-Performance Static CMOS Technology
– Up to 300 MHz (3.33-ns Cycle Time)
– 1.1-V/1.2-V Core, 3.3-V I/O , 1.8-V PLL/Oscillator Design
• High-Performance 32-Bit CPU (TMS320C28x)
– IEEE-754 Single-Precision Floating-Point Unit (FPU)
– 16 x 16 and 32 x 32 MAC Operations
– 16 x 16 Dual MAC
– Harvard Bus Architecture
– Fast Interrupt Response and Processing
– Code-Efficient (in C/C++ and Assembly)
• Six-Channel DMA Controller (for McBSP, XINTF, and SARAM)
• 16-Bit or 32-Bit External Interface (XINTF)
– Over 2M x 16 Address Reach
• On-Chip Memory
– Up to 258K x 16 SARAM
– 8K x 16 Boot ROM
• Clock and System Control
– Dynamic PLL Ratio Changes Supported
– On-Chip Oscillator
– Watchdog Timer Module
• Peripheral Interrupt Expansion (PIE) Block That Supports All 64 Peripheral Interrupts
• Enhanced Control Peripherals
– Eighteen Enhanced Pulse Width Modulator (ePWM) Outputs
• Dedicated 16-Bit Time-Based Counter With Period and Frequency Control
• Single-Edge, Dual-Edge Symmetric, or Dual-Edge Asymmetric Outputs
• Dead-Band Generation
• PWM Chopping by High-Frequency Carrier
• Trip Zone Input
• Up to 9 HRPWM Outputs With 55-ps MEP Resolution at VDD= 1.1 V (65 ps at 1.2 V)
– Six 32-Bit Enhanced Capture (eCAP) Modules
• Configurable as 3 Capture Inputs or 3 Auxiliary Pulse Width Modulator Outputs
• Single-Shot Capture of up to Four Event Time-Stamps
– Three 32-Bit Quadrature Encoder Pulse (QEP) Modules
– Six 32-Bit Timers/Nine 16-Bit Timers
• Three 32-Bit CPU Timers
• Serial Port Peripherals
– Up to 2 CAN Modules
– Up to 3 SCI (UART) Modules
– Up to 2 McBSP Modules (Configurable as SPI)
– Up to 2 SPI Module s
– One Inter-Integrated-Circuit (I2C) Bus
• External ADC Interface
• Up to 88 Individually Programmable,
Multiplexed GPIO Pins With Input Filtering
• Advanced Emulation Features
– Analysis and Breakpoint Functions
– Real-Time Debug via Hardware
• 2834x Package Options:
– MicroStar BGA™ (ZHH)
– Plastic BGA (ZFE)
