TLV431CLPRE3 Купить - TI Опорный чип напряжения

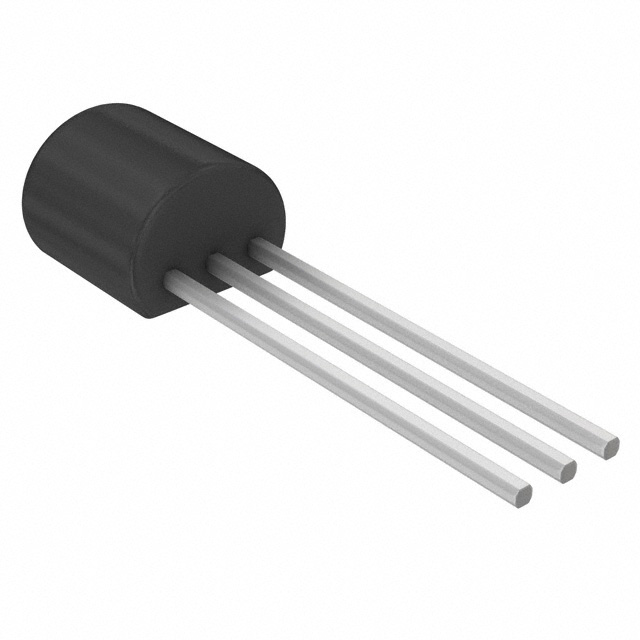

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLV431CLPRE3

V-Ref Adjustable 1.24V to 6V 15mA 3Pin TO-92 T/R

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC133359865

Категория продукта:

Опорный чип напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TLV431CLPRE3 характеристики

Атрибут	Значение атрибута
Номенклатура	TLV431CLPRE3
Производитель	TI
ЧипСити Номер продукта	CC133359865
Жизненный Цикл Продукта	Active
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-92-3
Допустимое Отклонение Ёмкости	±1.5 %
Выходное Напряжение	1.24V ~ 6V
Выходной Ток	15 mA
Максимальное входное напряжение	7 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	1.24 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Длина	4.83 mm
Ширина	3.43 mm
Высота	3.68 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Коэффициент Температуры	±138 ppm/℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

TLV431CLPRE3 описание продукта

description/ordering information
The TLV431 is a low-voltage 3-terminal adjustable voltage reference with specified thermal stability over applicable industrial and commercial temperature ranges. Output voltage can be set to any value between VREF (1.24 V) and 6 V with two external resistors (see Figure 2). These devices operate from a lower voltage (1.24 V) than the widely used TL431 and TL1431 shunt-regulator references.
Low-Voltage Operation . . . VREF = 1.24 V
Adjustable Output Voltage, VO = VREF to 6 V
Reference Voltage Tolerances at 25C
− 0.5% for TLV431B
− 1% for TLV431A
− 1.5% for TLV431
Typical Temperature Drift
− 4 mV (0℃ to 70℃)
− 6 mV (–40℃ to 85℃)
− 11 mV (–40℃ to 125℃)
Low Operational Cathode Current . . . 80 µA Typ
0.25-Ω Typical Output Impedance
Ultra-Small SC-70 Package Offers 40% Smaller Footprint Than SOT-23-3
See TLVH431 and TLVH432 for
− Wider VKA (1.24 V to 18 V) and IK (80 mA)
− Additional SOT-89 Package
− Multiple Pinouts for SOT-23-3 and SOT-89 Packages
