TLD2326ELXUMA1 Купить - Infineon Драйвер LED

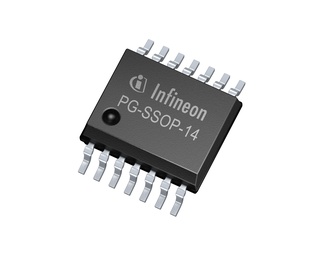

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLD2326ELXUMA1

Infineon

LED Driver 9Segment 9V/12V/15V/18V/24V Automotive 14Pin SSOP EP T/R

Наличие: 9,422 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 86.94

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Infineon

ЧипСити Номер продукта:

CC131265250

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TLD2326ELXUMA1 характеристики

Атрибут	Значение атрибута
Номенклатура	TLD2326ELXUMA1
Производитель	Infineon
ЧипСити Номер продукта	CC131265250
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SSOP-14
Количество Выходных Интерфейсов	3 Output
Входное Напряжение (DC)	18 V
Выходное Напряжение	40 V
Количество Каналов	3 Channel
Входное напряжение (макс. Постоянный ток)	40 V
Входное напряжение (мин мин.)	5.5 v
Выходное напряжение (Макс)	40 V
Выходной ток (Макс)	0.12 A
Выходной ток (мин)	0.06 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 150℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

TLD2326ELXUMA1 описание продукта

Description:
LITIX TM Basic TLD2326EL is a three channel high side driver IC with integrated output stages. It is designed to control LEDs with a current up to 120 mA. In typical automotive applications the device is capable to drive i.e. 3 red LEDs per chain (total 9 LEDs) with a current up to 60mA, which is limited by thermal cooling aspects. The output current is controlled practically independent of load and supply voltage changes.
Summary of Features:
3 Channel device with integrated output stages (current sources), optimized to drive LEDs
Output current up to 120mA per channel
Low current consumption in sleep mode
PWM-operation supported via VS- and EN-pin
Output current adjustable via external low power resistor and possibility to connect PTC resistor for LED protection during over temperature conditions
Dynamic overhead control
Reverse polarity protection
Overload protection
Undervoltage detection
Open load and short circuit to GND diagnosis
Wide temperature range: -40 °C < T j < 150 °C
PG-SSOP14 package with exposed heatslug
Green Product (RoHS compliant)
AEC Qualified
Target Applications:
Designed for exterior LED lighting applications such as tail/brake light, turn indicator, position light, side marker,...
The device is also well suited for interior LED lighting applications such as ambient lighting (e.g. RGB), interior
illumination and dash board lighting.
