TLC59116FIPWR Купить - TI Драйвер LED

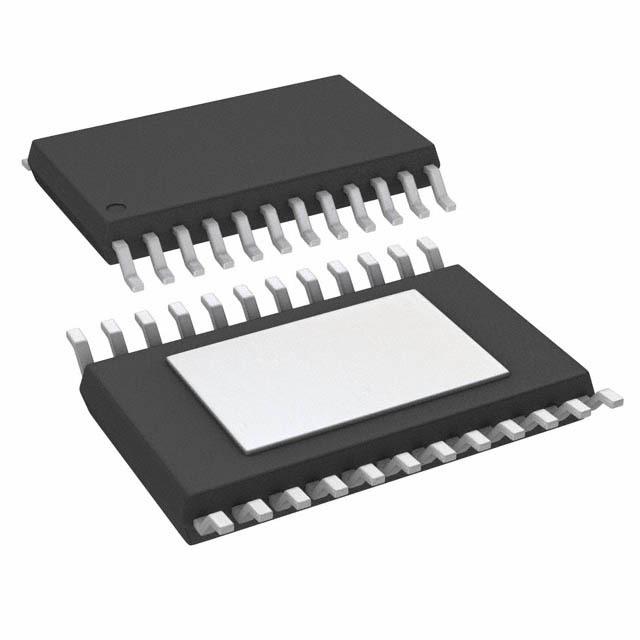

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC59116FIPWR

LED Driver 16Segment 3.3V/5V 28Pin TSSOP T/R

Наличие: 916 шт.

Адрес доставки: Москва

Цена: ₽ 197.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC50305172

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC59116FIPWR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC59116FIPWR
Производитель	TI
ЧипСити Номер продукта	CC50305172
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	25 MHz
Количество Выходных Интерфейсов	16 Output
Выходное Напряжение	17 V
Выходной Ток	120 mA
Ток Питания	13000 mA
Рассеяние Мощности	1600 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Входное напряжение	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC59116FIPWR описание продукта

Description
The TLC59116F is an I2C-bus controlled 16-channel LED driver optimized for red/green/blue/amber (RGBA) color mixing applications. Each LED output has its own 8-bit resolution (256 steps) fixed frequency individual PWM controller that operates at 97 kHz with a duty cycle that is adjustable from 0% to 99.6% to allow the LED to be set to a specific brightness value. An additional 8-bit resolution (256 steps) group PWM controller has both a fixed frequency of 190 Hz and an adjustable frequency between 24 Hz to once every 10.73 seconds with a duty cycle that is adjustable from 0% to 99.6% that is used to either dim or blink all LEDs with the same value.
Features
• 16 LED Drivers (Each Output Programmable at OFF, ON, LED Brightness, and Group Dimming/Blinking Mixed With Individual LED Brightness)
• 16 Open-Drain Output Channels
• 256-Step (8-Bit) Linear Programmable Brightness Per LED Output Varying From Fully OFF (Default) to Maximum Brightness Using a 97-kHz PWM Signal
• 256-Step Group Brightness Control Allows General Dimming (Using a 190-Hz PWM Signal From Fully OFF to Maximum Brightness (Default)
• 256-Step Group Blinking With Frequency Programmable From 24 Hz to 10.73 s and Duty Cycle from 0% to 99.6%
• Four Hardware Address Pins Allow 14 TLC59116F Devices to be Connected to the Same I2C Bus
• Four Software-Programmable I2C Bus Addresses (One LED Group Call Address and Three LED Sub-Call Addresses) Allow Groups of Devices to be Addressed Simultaneously in Any Combination (For example, One Register Used for "All Call" So All the TLC59116Fs on the I2C Bus Can be Addressed at the Same Time and the Second Register Used for Three Different Addresses So That 1/3 of all Devices on the Bus Can Be Addressed at the Same Time in a Group). Software Enable and Disable for I2C Bus Address.
• Software Reset Feature (SWRST Call) Allows the Device to be Reset Through the I2C Bus
• Up to 14 Possible Hardware Adjustable Individual I2C Bus Addresses Per Device so That Each Device Can be Programmed
• Output State Change Programmable on the Acknowledge or the STOP Command to Update Outputs Byte-by-Byte or All at the Same Time (Default to Change on STOP).
• 120-mA Maximum Output Current
• 17-V Maximum Output Voltage
• 25-MHz Internal Oscillator Requires No External Components
• 1-MHz Fast-Mode Plus (FM+) Compatible I2C Bus Interface With 30 mA High Drive Capability on SDA Output for Driving High Capacity Buses
• Internal Power-On Reset
• Noise Filter on SCL/SDA Inputs
• 1 No Glitch on Power Up
• Active-Low Reset
• Supports Hot Insertion
• Low Standby Current
• 3.3-V or 5-V Supply Voltage
• 5.5-V Tolerant Inputs
• 28-Pin TSSOP (PW)
• –40°C to 85°C Operation
Applications
• Gaming
• Small Signage
• Industrial Equipment

Показывать

TLC59116FIPWR Даташит PDF

38 страницы, 1112 КБ

07/20/2016

просматривать

TLC59116FIPWR Даташит PDF

31 страницы, 599 КБ

07/09/2011

просматривать

TLC59116FIPWR Даташит PDF

38 страницы, 1027 КБ

просматривать

TLC59116FIPWR Даташит PDF

30 страницы, 729 КБ

03/28/2012

просматривать

TLC59116FIPWR Даташит PDF

57 страницы, 1923 КБ

просматривать

TLC59116FIPWR Даташит PDF

50 страницы, 1464 КБ

04/16/2017

просматривать

TLC59116FIPWR Даташит PDF

27 страницы, 1050 КБ

02/14/2016

просматривать

TLC59116FIPWR Справочное руководство пользователя

129 страницы, 9677 КБ

05/07/2015

просматривать

TLC59116FIPWR Справочное руководство пользователя

55 страницы, 376 КБ

03/24/2007

просматривать
