AD5934YRSZ Купить - ADI Интегрированный чип особого применения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

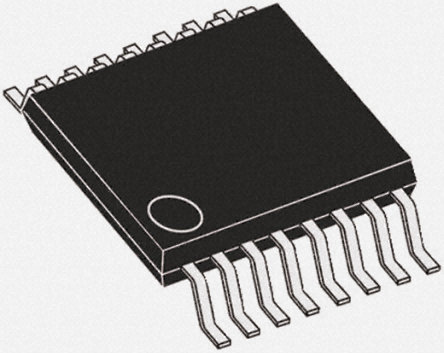

AD5934YRSZ

ADI

250KSPS 12Bit Impedance Converter Network Analyzer

Наличие: 4,583 шт.

Адрес доставки: Москва

Цена: ₽ 1,413.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC844565

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5934YRSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5934YRSZ
Производитель	ADI
ЧипСити Номер продукта	CC844565
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SSOP-16
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	1.00 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	12 Bit
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	6.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5934YRSZ описание продукта

The AD5934YRSZ is a 250 kSPS 12-bit Impedance Converter Network Analyser that combines an on-board frequency generator with a 12-bit, 1 MSPS, analogue-to-digital converter (ADC). The frequency generator allows an external complex impedance to be excited with a known frequency. The response signal from the impedance is sampled by the on-board ADC and a discrete Fourier transform (DFT) is processed by an on-board DSP engine. The DFT algorithm returns a real (R) and imaginary (I) data-word at each output frequency. Once calibrated, the magnitude of the impedance and relative phase of the impedance at each frequency point along the sweep is easily calculated.
Programmable output peak-to-peak excitation voltage
Programmable frequency sweep capability
Frequency resolution of 27bits (<0.1Hz)
Impedance measurement range from 1kR to 10MR
Phase measurement capability
0.5% System accuracy
ESD sensitive device, take proper precaution while handling the device.
