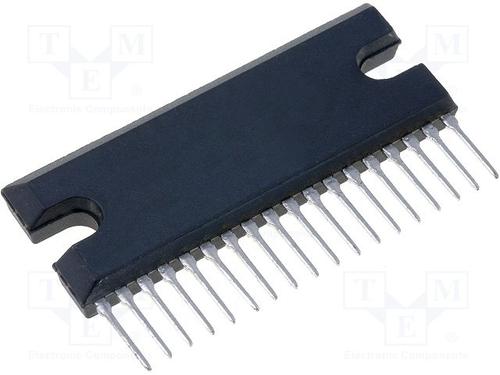

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

LM3429MH

LED Driver 5V/9V/12V/15V/18V/24V Automotive 14Pin HTSSOP EP Rail

Наличие: 1,043 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 303.40

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC57303221

Категория продукта:

Драйвер LED

Упаковка: HTSSOP

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM3429MH характеристики

Атрибут	Значение атрибута
Номенклатура	LM3429MH
Производитель	TI
ЧипСити Номер продукта	CC57303221
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP
Напряжение Питания (DC)	75.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50V ~ 75.0V
Выходной Ток	1 A
Количество Стежков	14 Position
Частота Переключения	2 MHz
Максимальное входное напряжение	75 V
Входное напряжение (мин)	4.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

LM3429MH описание продукта

The LM3429MH is a N-channel Controller for constant current LED drivers, It can be easily configured in buck, boost, buck-boost and SEPIC topologies. This flexibility, along with an input voltage rating of 75V, makes the LM3429 ideal for illuminating LEDs in a very diverse, large family of applications. Adjustable high-side current sense voltage allows for tight regulation of the LED current with the highest efficiency possible. The controller uses Predictive Off-time (PRO) control, which is a combination of peak current-mode control and a predictive off-timer. This method of control eases the design of loop compensation while providing inherent input voltage feed-forward compensation. The internal PWM controller is designed for adjustable switching frequencies of up to 2MHz, thus enabling compact solutions. Additional features include analogue dimming, PWM dimming, overvoltage protection, under-voltage lock-out, cycle-by-cycle current limit and thermal shutdown.
Adjustable current sense voltage
High-side current sensing
Input under-voltage protection
Overvoltage protection
PWM dimming
Analogue dimming
Cycle-by-cycle current limit
Programmable switching frequency
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM3429MH Даташит PDF

36 страницы, 862 КБ

12/08/2011

просматривать

LM3429MH Даташит PDF

51 страницы, 1701 КБ

05/09/2013

просматривать

LM3429MH Даташит PDF

62 страницы, 1772 КБ

11/07/2015

просматривать

LM3429MH Даташит PDF

50 страницы, 1727 КБ

07/24/2014

просматривать

LM3429MH Даташит PDF

62 страницы, 1738 КБ

08/02/2015

просматривать
