TL7705ACP Купить - TI Контрольный чип источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

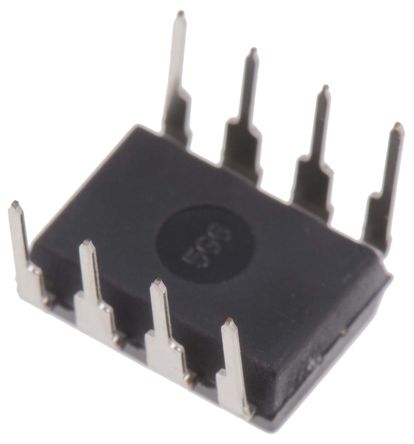

TL7705ACP

Supervisor, Reset IC and Sequencer Single Supply Voltage Supervisor for 5V Systems with Programmable Time Delay Processor Supervisor 4.55V 1 Active High/Active Low 8Pin PDIP

Наличие: 235 шт.

Адрес доставки: Москва

Цена: ₽ 217.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1592277

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL7705ACP характеристики

Атрибут	Значение атрибута
Номенклатура	TL7705ACP
Производитель	TI
ЧипСити Номер продукта	CC1592277
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Количество Контактов	144 Contact
Напряжение Питания (DC)	3.50V (min)
Выходное Напряжение	5.00 V
Выходной Ток	16 mA
Ток Питания	3 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	1.8 mA
Пороговое Напряжение	4.55 V
Выходной ток (Макс)	30 mA
Сброс порогового напряжения (мин)	4.5 V
Сброс порогового напряжения (макс.)	4.6 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
точность	2 %
Напряжение питания	3.5.18 VDC
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3.5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Материал Контакта	Copper Alloy
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL7705ACP описание продукта

The TL7705ACP is a single-supply Voltage Supervisor with programmable time delay for 5V systems. Designed specifically for use as reset controllers in microcomputer and microprocessor systems. The supply-voltage supervisor monitors the supply for under-voltage conditions at the SENSE input. During power up, the RESET output becomes active (low) when VCC attains a value approaching 3.6V. At this point (assuming that SENSE is above VIT+), the delay timer function activates a time delay, after which outputs RESET and RESET go inactive (high and low, respectively). When an under-voltage condition occurs during normal operation, RESET and RESET go active.
Power-on reset generator
Automatic reset generation after voltage drop
Wide supply-voltage range
Precision voltage sensor
Temperature-compensated voltage reference
Externally adjustable pulse duration
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
