TL7700CPW Купить - TI Чип контроля напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

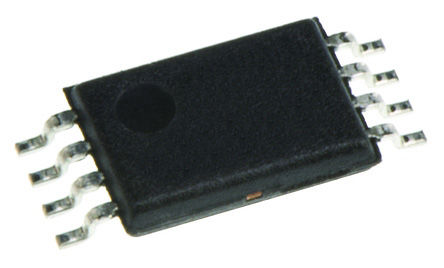

TL7700CPW

Supply Voltage Supervisory 0.49V to 0.51V 8Pin TSSOP Tube

Наличие: 366 шт.

Адрес доставки: Москва

Цена: ₽ 481.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC19082303

Категория продукта:

Чип контроля напряжения

3D модель

Оплата:

Обновлено 06.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL7700CPW характеристики

Атрибут	Значение атрибута
Номенклатура	TL7700CPW
Производитель	TI
ЧипСити Номер продукта	CC19082303
Категория продукта	Чип контроля напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Напряжение Питания (DC)	1.80V (min)
Ток Питания	600 µA
Количество Стежков	8 Position
Ток Покоя	600 µA
Пороговое Напряжение	Adjustable
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	1.8 V
Длина	3 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TL7700CPW описание продукта

The TL7700CPW is a Voltage Supervisor with active-low open-drain output. The bipolar integrated circuit designed for use as a reset controller in microcomputer and microprocessor systems. The SENSE voltage can be set to any value greater than 0.5V using two external resistors. The hysteresis value of the sense voltage also can be set by the same resistors. The device includes a precision voltage reference, fast comparator, timing generator and output driver, so it can generate a power-on reset signal in a digital system. The TL7700 has an internal 1.5V temperature-compensated voltage reference from which all function blocks are supplied. Circuit function is very stable, with supply voltage in the 1.8 to 40V range. Minimum supply current allows use with AC line operation and portable battery operation.
Adjustable sense voltage with two external resistors
Adjustable hysteresis of sense voltage
Minimum external components required
Programmable time delay
0.6mA Typical low power consumption
Green product and no Sb/Br
