TL432BQDBZRQ1 Купить - TI Опорный чип напряжения

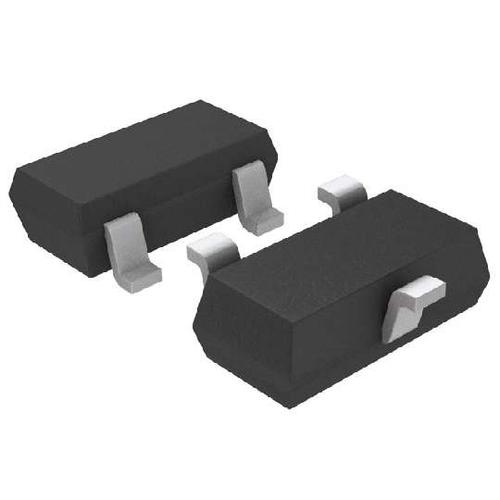

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL432BQDBZRQ1

V-Ref Adjustable 2.495V to 36V 100mA 3Pin SOT-23 T/R

Наличие: 10,599 шт.

Адрес доставки: Москва

Цена: ₽ 114.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7110600

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL432BQDBZRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TL432BQDBZRQ1
Производитель	TI
ЧипСити Номер продукта	CC7110600
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.5 %
Выходное Напряжение	2.495V ~ 36V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Максимальное входное напряжение	37 V
Выходное напряжение (Макс)	36 V
Выходное напряжение (мин)	2.495 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.495V ~ 36V
Длина	2.92 mm
Ширина	1.3 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Коэффициент Температуры	±92 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL432BQDBZRQ1 описание продукта

The TL432x-Q1 devices are three-terminal adjustable shunt regulators with specified thermal stability over the automotive temperature range. The output voltage can be set to any value between Vref (approximately 2.5 V) and 36 V with two external resistors. These devices have a typical output impedance of 0.2 Ω. Active output circuitry provides a very sharp turn-on characteristic, making these devices excellent replacements for Zener diodes in many applications such as onboard regulation, adjustable power supplies, and switching power supplies.
The TL432x-Q1 devices are offered in two grades with initial tolerances (at 25°C) of 0.5% and 1%, for the B and A grade, respectively. In addition, low output drift vs temperature ensures good stability over the entire temperature range.
The devices are characterized for operation from –40°C to 125°C.

Показывать

TL432BQDBZRQ1 Даташит PDF

24 страницы, 980 КБ

03/16/2013

просматривать

TL432BQDBZRQ1 Даташит PDF

24 страницы, 982 КБ

04/07/2016

просматривать

TL432BQDBZRQ1 Даташит PDF

26 страницы, 1113 КБ

03/09/2017

просматривать

TL432BQDBZRQ1 Даташит PDF

19 страницы, 320 КБ

03/28/2012

просматривать

TL432BQDBZRQ1 Даташит PDF

53 страницы, 956 КБ

05/31/2005

просматривать

TL432BQDBZRQ1 Даташит PDF

27 страницы, 1059 КБ

04/25/2013

просматривать

TL432BQDBZRQ1 Даташит PDF

26 страницы, 1129 КБ

08/04/2017

просматривать

TL432BQDBZRQ1 Другие Даташит

2 страницы, 86 КБ

04/19/2005

просматривать
