TL3845P Купить - TI Чип стабилизации напряжения

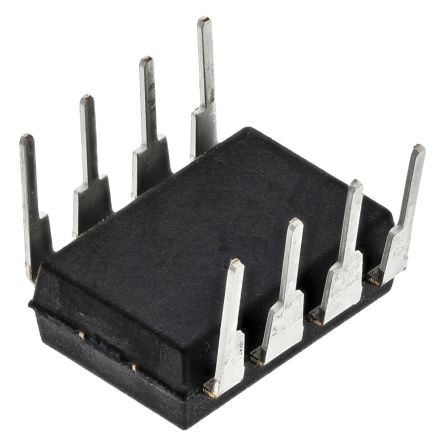

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL3845P

Current Mode PWM Controller 0V to 30V 200mA 500kHz 8Pin PDIP Tube

Наличие: 205 шт.

Адрес доставки: Москва

Цена: ₽ 25.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1760367

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL3845P характеристики

Атрибут	Значение атрибута
Номенклатура	TL3845P
Производитель	TI
ЧипСити Номер продукта	CC1760367
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	500 kHz
Напряжение Питания (DC)	12.0V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Выходное Напряжение	30 V
Выходной Ток	200 mA
Ток Питания	25 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	11.0 mA
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	48 %
Максимальный рабочий цикл	48 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7.6V ~ 30V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Входное напряжение	5.5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL3845P описание продукта

The TL3845P is a current-mode PWM Controller provides the features that are necessary to implement off-line or DC-to-DC fixed-frequency current-mode control schemes with a minimum number of external components. Some of the internally implemented circuits are an under-voltage lockout (UVLO), featuring a start-up current of less than 1mA and a precision reference trimmed for accuracy at the error amplifier input. Other internal circuits include logic to ensure latched operation, a pulse-width modulation (PWM) comparator (that also provides current-limit control) and a totem-pole output stage designed to source or sink high-peak current. The output stage, suitable for driving N-channel MOSFETs, is low when it is in the OFF state.
Optimized for Off-line and DC-to-DC converters
<1mA Low start-up current
Automatic feed-forward compensation
Pulse-by-pulse current limiting
Enhanced load-response characteristics
Under-voltage lockout with hysteresis
Double-pulse suppression
High-current totem-pole output
Internally trimmed band gap reference
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
