TFP401APZP Купить - TI Чип интерфейса

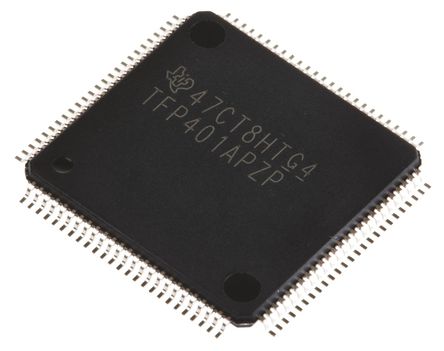

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TFP401APZP

DVI RECEIVER, 3.6V, TQFP-100

Наличие: 392 шт.

Адрес доставки: Москва

Цена: ₽ 645.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC541167

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TFP401APZP характеристики

Атрибут	Значение атрибута
Номенклатура	TFP401APZP
Производитель	TI
ЧипСити Номер продукта	CC541167
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Частота	25.0 MHz
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Выходной Ток	370 mA
Ток Питания	370 mA
Количество Каналов	3 Channel
Количество Стежков	100 Position
Скорость Передачи Данных	495 Mbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TFP401APZP описание продукта

The TFP401APZP is a TI PanelBus™ DVI Receiver, HSYNC fix. The TI PanelBus™ flat-panel display product, part of a comprehensive family of end-to-end DVI 1.0 compliant solutions. Targeted primarily at desktop LCD monitors and digital projectors, the TFP401APZP finds applications in any design requiring high-speed digital interface. The TFP401APZP supports display resolutions up to 1080p and WUXGA in 24-bit true-colour pixel format. The TFP401APZP offers design flexibility to drive one or two pixels per clock, supports TFT or DSTN panels and provides an option for time-staggered pixel outputs for reduced ground bounce. PowerPAD advanced packaging technology results in best-of-class power dissipation, footprint and ultralow ground inductance. The TFP401APZP combines PanelBus circuit innovation with TI"s advanced 0.18µm EPIC-5 CMOS process technology, along with TI PowerPAD package technology to achieve a reliable, low-powered, low-noise, high-speed digital interface solution.
Supports pixel rates up to 165MHz (including 1080p and WUXGA at 60Hz)
Digital visual interface (DVI) specification compliant
True-colour, 24-bit/pixel, 16.7M colours at 1 or 2 pixels per clock
Laser trimmed internal termination resistors for optimum fixed impedance matching
Skew tolerant up to one pixel-clock cycle
4x Oversampling
Reduced power consumption - 1.8V core operation with 3.3V I/Os and supplies
Reduced ground bounce using time-staggered pixel outputs
Incorporates HSYNC jitter immunity
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TFP401APZP Даташит PDF

32 страницы, 2639 КБ

02/21/2015
