TDA7293V Купить - ST Microelectronics Усилитель звуковой частоты

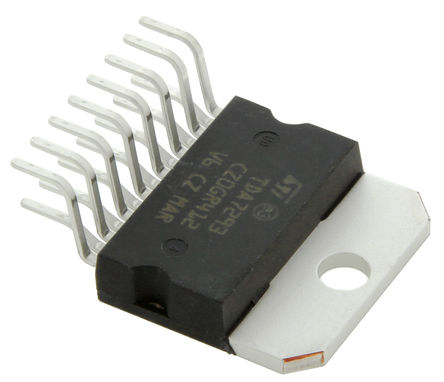

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TDA7293V

ST Microelectronics

STMICROELECTRONICS TDA7293V Audio Power Amplifier, AB, 1Channel, 100W, ± 12V to ± 50V, Multiwatt, 15Pins

Наличие: 112 шт.

Адрес доставки: Москва

Цена: ₽ 682.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC891383

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TDA7293V характеристики

Атрибут	Значение атрибута
Номенклатура	TDA7293V
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC891383
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Напряжение Питания (DC)	-60.0 V to 60.0 V
Входное Напряжение (DC)	90.0 V
Выходной Ток	10 A
Ток Питания	10.0 A
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	15 Position
Рассеяние Мощности	50 W
Ток Покоя	50.0 mA
Выходная Мощность	100 W
Усиление	80 dB
Входное Напряжение Смещения	10 mV
Входной Ток Смещения	1000 nA
Выходной ток (Макс)	10000 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	50000 mW
Напряжение питания (Макс)	50 V
Напряжение питания (мин)	12 V
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

TDA7293V описание продукта

The TDA7293V is a DMOS class AB audio amplifier in 15 pin Multiwatt package. It is intended for use as audio class AB amplifier in Hi-Fi field applications such as home stereo, self powered loudspeakers and top class TV. Due to wide voltage range and high output current capability the TDA7293V supplies highest power into both 4ohm and 8ohm loads. The built-in muting function with turn on delay simplifies remote operation by avoiding on-off switching noises. Parallel mode is possible by connecting several devices and using pin11. High output power can be delivered to very low impedance loads by optimizing thermal dissipation of system.
Multipower BCD technology
Very high operating voltage range from ±12V to ±50V
DMOS power stage
High output power of 100W into 8ohm load at THD =10% and VS=±40V
Muting and stand by functions
No switch on/off noise
Very low distortion and very low noise
Short circuit protected (with no input signal applied)
Operating ambient temperature range from 0°C to 70°C
10V/µs slew rate

Показывать

TDA7293V Даташит PDF

21 страницы, 392 КБ

10/20/2005

просматривать

TDA7293V Даташит PDF

21 страницы, 398 КБ

10/20/2005

просматривать

TDA7293V Даташит PDF

21 страницы, 401 КБ

03/28/2012

просматривать

TDA7293V Даташит PDF

22 страницы, 373 КБ

07/03/2016

просматривать
