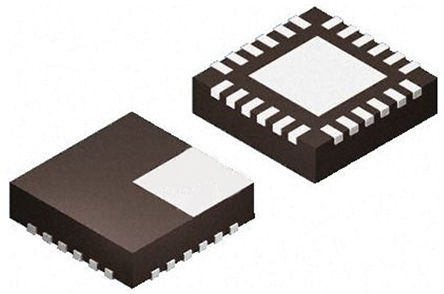

TCA6416ARTWR Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TCA6416ARTWR

I2C/SMBus GPIO Expander 100kHz/400kHz 5.5V 24Pin WQFN EP T/R

Наличие: 172 шт.

Адрес доставки: Москва

Цена: ₽ 35.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3847275

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TCA6416ARTWR характеристики

Атрибут	Значение атрибута
Номенклатура	TCA6416ARTWR
Производитель	TI
ЧипСити Номер продукта	CC3847275
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	WQFN-24
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Выходное Напряжение	0.5V ~ 6.5V
Количество Стежков	24 Position
Тактовая Частота	400 kHz
Узлы Напряжения	1.80 V, 2.70 V, 3.30 V, 3.60 V, 5.00 V
Количество входов и выходов	16 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TCA6416ARTWR описание продукта

The TCA6416ARTWR is a 16-bit I²C and SMBus I/O Expander provides 16-bit of general purpose parallel input/output (I/O) expansion for the two-line bidirectional I²C bus (or SMBus) protocol. The device can operate with a power supply voltage ranging from 1.65 to 5.5V on the I²C bus side (VCCI) and a power supply voltage ranging from 1.65 to 5.5V on the P-port side (VCCP). The device supports both 100kHz (standard-mode) and 400kHz (fast-mode) clock frequencies. The I/O expanders such as the TCA6416A provide a simple solution when additional I/Os are needed for switches, sensors, push-buttons, LEDs and fans, etc.
I²C to Parallel port expander
Allows bidirectional voltage-level translation and GPIO expansion
Low standby current consumption of 3µA
5V Tolerant i/o ports
400kHz Fast I²C bus
Active-low reset (RESET)\ input
Open-drain active-low interrupt (INT)\ output
Input/output configuration register
Polarity inversion register
Internal power-ON reset
Power-up with all channels configured as inputs
No glitch on power-up
Noise filter on SCL/SDA input
Latched outputs with high-current drive maximum capability for directly driving LEDs
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
