STP80NF12 Купить - ST Microelectronics Труба MOS

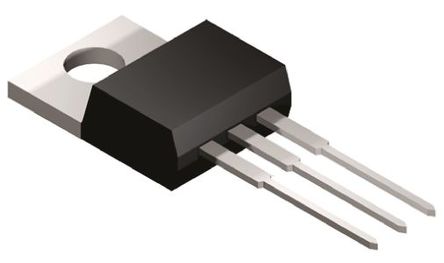

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP80NF12

ST Microelectronics

Trans MOSFET N-CH 120V 80A 3Pin(3+Tab) TO-220

Наличие: 9,568 шт.

Адрес доставки:

Цена: ₽ 123.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4347593

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP80NF12 характеристики

Атрибут	Значение атрибута
Номенклатура	STP80NF12
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4347593
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	120 V
Номинальный Ток	80.0 A
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.013 Ω
Полярность	N-Channel
Рассеяние Мощности	300 W
Пороговое Напряжение	2 V
Напряжение Сток-исток (Vds)	120 V
Пробивное Напряжение (Стока-исток)	120 V
Пробивное Напряжение (Затвор-Исток)	±20.0 V
Непрерывный Ток Стока (Ids)	80.0 A
Время Нарастания	145 ns
Входная емкость (Ciss)	4300pF @25V(Vds)
Максимальная входная мощность	300 W
Время падения	115 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	300W (Tc)
Длина	10.4 mm
Ширина	4.6 mm
Высота	15.75 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

STP80NF12 описание продукта

The STP80NF12 is a STripFET™ II N-channel Power MOSFET specifically designed to minimize input capacitance and gate charge. It is suitable as primary switch in advanced high-efficiency, high-frequency isolated DC-to-DC converters for telecom and computer applications. It is also intended for any applications with low gate drive requirements.
Exceptional dV/dt capability
100% Avalanche tested
Application oriented characterization
-55 to 175°C Operating junction temperature

Показывать

STP80NF12 Даташит PDF

13 страницы, 532 КБ

02/21/2013

просматривать
