STGW39NC60VD Купить - ST Microelectronics Транзистор IGBT

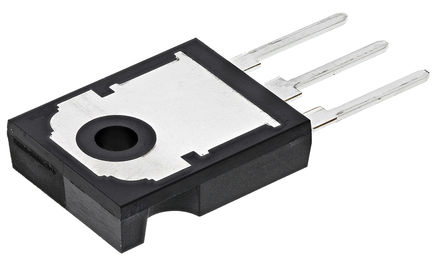

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGW39NC60VD

ST Microelectronics

IGBT Single Transistor, 80A, 2.5V, 250W, 600V, TO-247, 3Pins

Наличие: 5,874 шт.

Адрес доставки: Москва

Цена: ₽ 111.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC5712833

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGW39NC60VD характеристики

Атрибут	Значение атрибута
Номенклатура	STGW39NC60VD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC5712833
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	600 V
Номинальный Ток	40.0 A
Номинальная Мощность	250 W
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	250 W
Заряд Затвора	126 nC
Напряжение Сток-исток (Vds)	600 V
Непрерывный Ток Стока (Ids)	40.0 A
Время Нарастания	13 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	45 ns
Максимальная входная мощность	250 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	250 W
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGW39NC60VD описание продукта

The STGW39NC60VD is a 600V Very Fast IGBT that utilizes the advanced PowerMESH™ process resulting in an excellent trade-off between switching performance and low on-state behaviour. The IGBT is well suited for UPS, high frequency inverters and induction heating applications. Improved switch-off energy spread versus increasing temperature result in reduced switching losses.
Lower CRES/CIES ratio (no cross-conduction susceptibility)
Ultra fast freewheeling diode
Low VCE (sat) for reduced conduction losses
Tight parameter distribution for design simplification and easy paralleling
