STGW30NC120HD Купить - ST Microelectronics Транзистор IGBT

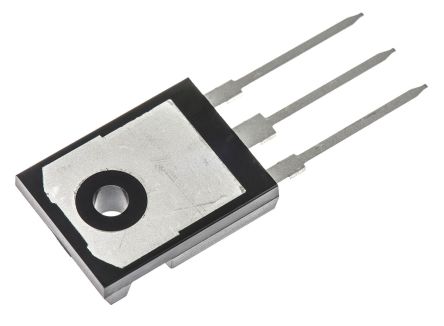

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGW30NC120HD

ST Microelectronics

IGBT Single Transistor, 60A, 2.75V, 220W, 1.2kV, TO-247, 3Pins

Наличие: 227 шт.

Адрес доставки: Москва

Цена: ₽ 239.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC5195039

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGW30NC120HD характеристики

Атрибут	Значение атрибута
Номенклатура	STGW30NC120HD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC5195039
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	1.20 kV
Номинальный Ток	30.0 A
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	220 W
Время Нарастания	11.0 ns
Пробивное Напряжение (Коллектор-Эмиттер)	1200 V
Обратное время восстановления	152 ns
Максимальная входная мощность	220 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	220000 mW
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGW30NC120HD описание продукта

The STGW30NC120HD is a N-channel very fast PowerMESH™ IGBT for use with induction heating and soft switching application. Using the latest high voltage technology based on its patented strip layout, STMicroelectronics has designed an advanced family of IGBTs, with outstanding performances. The suffix H identifies a family optimized for high frequency application in order to achieve very high switching performances (reduced tfall) maintaining a low voltage drop.
Low on-losses
Low on-voltage drop (Vcesat)
High current capability
High input impedance (voltage driven)
Low gate charge
