STGW20NC60VD Купить - ST Microelectronics Транзистор IGBT

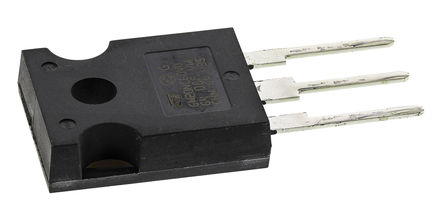

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGW20NC60VD

ST Microelectronics

IGBT Single Transistor, 60A, 2.5V, 200W, 600V, TO-247, 3Pins

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 207.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1417339

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGW20NC60VD характеристики

Атрибут	Значение атрибута
Номенклатура	STGW20NC60VD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1417339
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	600 V
Номинальный Ток	30.0 A
Номинальная Мощность	200 W
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	200 W
Время Нарастания	11.5 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	44 ns
Максимальная входная мощность	200 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200000 mW
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGW20NC60VD описание продукта

The STGW20NC60VD is a 600V very fast IGBT utilizes the advanced Power MESH™ process resulting in an excellent trade-off between switching performance and low on-state behavior. It is suitable for use with high frequency inverters, UPS, motor drive, SMPS and PFC in both hard switch and resonant topologies.
High current capability
High frequency operation up to 50KHz
Very soft ultra fast recovery anti-parallel diode
±20V Gate to emitter voltage
0.63°C/W IGBT thermal resistance, junction to case
1.5°C/W IGBT thermal resistance, junction to case
50°C/W Thermal resistance, junction to ambient
