ST72F264G2M6 Купить - ST Microelectronics Микроконтроллер

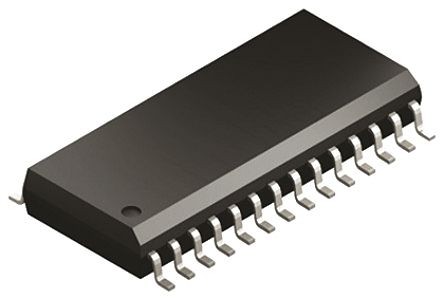

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ST72F264G2M6

ST Microelectronics

STMICROELECTRONICS ST72F264G2M6 8Bit Microcontroller, Single Voltage Flash, ST72x, 8MHz, 8KB, 256Byte, 28Pins, SOIC

Наличие: 666 шт.

Адрес доставки: Москва

Цена: ₽ 419.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC42797200

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 21.12.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST72F264G2M6 характеристики

Атрибут	Значение атрибута
Номенклатура	ST72F264G2M6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC42797200
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Частота	16 MHz
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Количество Стежков	28 Position
Тактовая Частота	8.00 MHz
Размер ОЗУ	256 b
Количество Битов	8 Bit
Рассеяние Мощности	500 mW
Размер Флэш-памяти	8 KB
Количество I/O Выводов	22 IO
Время Доступа	8.00 µs
Количество АЦП	1 ADC
Количество входов и выходов	22 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ST72F264G2M6 описание продукта

The ST72F264G2M6 is a 8-bit Microcontroller designed for mid-range applications with ADC, I²C and SCI interface capabilities. All devices are based on a common industry standard 8-bit core, featuring an enhanced instruction set. The device feature single-voltage FLASH memory with byte-by byte In-circuit programming (ICP) capabilities. Under software control, all devices can be placed in WAIT, SLOW, Active-HALT or HALT mode, reducing power consumption when the application is in idle or stand-by state. The enhanced instruction set and addressing modes of the ST7 offer both power and flexibility to software developers, enabling the design of highly efficient and compact application code. In addition to standard 8-bit data management, all ST7 microcontrollers feature true -bit manipulation, 8x8 unsigned multiplication and indirect addressing modes. For easy reference, all parametric data is located.
Enhanced reset system
Enhanced low voltage supply supervisor (LVD)
Crystal/Ceramic resonator oscillators, internal RC oscillator and bypass for external clock
PLL for 2x frequency multiplication
Clock-out capability
4 Power saving modes - halt, active Halt, wait and slow
Nested interrupt controller
10 Interrupt vectors plus TRAP and RESET
22 External interrupt lines (on 2 vectors)
22 Multifunctional bidirectional I/O lines
20 Alternate function lines
8 High sink outputs
Main clock controller with real-time base and clock-out capabilities
Configurable watchdog timer
SPI synchronous serial interface
I²C Multimaster Interface (SMBus V1.1 Com- pliant)
SCI asynchronous serial interface
10-bit ADC with 6 input channels
8-bit Data manipulation
63 Basic instructions with illegal opcode detection

Показывать

ST72F264G2M6 Даташит PDF

172 страницы, 1461 КБ

12/15/1998
