ST1S10PUR Купить - ST Microelectronics Преобразователь DC/DC

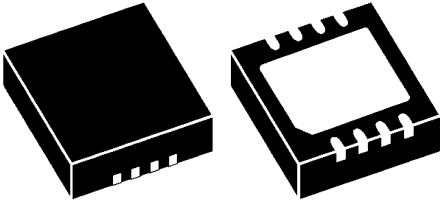

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ST1S10PUR

ST Microelectronics

Conv DC-DC 2.5V to 18V Synchronous Step Down Single-Out 0.8V to 15.3V 3A 8Pin DFN EP T/R

Наличие: 80,956 шт.

Адрес доставки: Москва

Цена: ₽ 40.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC5035959

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST1S10PUR характеристики

Атрибут	Значение атрибута
Номенклатура	ST1S10PUR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC5035959
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DFN-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15.3V
Выходной Ток	3 A
Количество Стежков	8 Position
Ток Покоя	2.5 mA
Частота Переключения	900 kHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	15.3 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5 V
Входное напряжение	2.5V ~ 18V
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	-25℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ST1S10PUR описание продукта

The ST1S10PUR is a high-efficiency step-down PWM current-mode Switching Regulator capable of providing up to 3A of output current. The device operates with an input supply range from 2.5 to 18V. It operates either at a 900kHz fixed frequency or can be synchronized to an external clock (from 400kHz to 1.2MHz). The high switching frequency allows the use of tiny SMD external components, while the integrated synchronous rectifier eliminates the need for a Schottky diode. The ST1S10 provides excellent transient response and is fully protected against thermal overheating, switching overcurrent and output short-circuit.
Step-down current mode PWM regulator
Synchronous rectification
Inhibit function
Internal soft-start
Dynamic short-circuit protection
Maximum standby supply current of 6µA over temperature range
2% DC output voltage tolerance
90% Typical efficiency

Показывать

ST1S10PUR Даташит PDF

30 страницы, 769 КБ

02/21/2013

просматривать

ST1S10PUR Даташит PDF

29 страницы, 803 КБ

10/21/2011

просматривать

ST1S10PUR Даташит PDF

29 страницы, 763 КБ

10/21/2011

просматривать

ST1S10PUR Даташит PDF

26 страницы, 625 КБ

03/28/2012

просматривать

ST1S10PUR Даташит PDF

31 страницы, 744 КБ

просматривать

ST1S10PUR Другие Даташит

1 страницы, 40 КБ

10/30/2007

просматривать

ST1S10PUR Примечание по применению

20 страницы, 1259 КБ

10/20/2005

просматривать

ST1S10PUR Файл уведомления

36 страницы, 2673 КБ

09/26/2014

просматривать
