ST1S03PUR Купить - ST Microelectronics Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

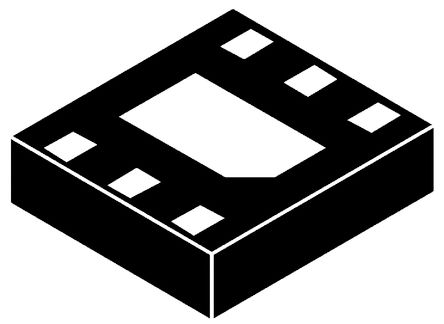

ST1S03PUR

ST Microelectronics

Conv DC-DC 3V to 16V Step Down Single-Out 1.5A 6Pin DFN T/R

Наличие: 35,429 шт.

Адрес доставки: Москва

Цена: ₽ 75.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC19686859

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST1S03PUR характеристики

Атрибут	Значение атрибута
Номенклатура	ST1S03PUR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC19686859
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	DFN-6
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.5 A
Количество Стежков	6 Position
Ток Покоя	2.5 mA
Частота Переключения	1.5 MHz
Максимальное входное напряжение	16 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	13.92 V
Выходное напряжение (мин)	0.8 V
Рабочая температура (Макс)	150 ℃
Напряжение питания	3 V
Входное напряжение	16 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	0℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ST1S03PUR описание продукта

The ST1S03PUR is a step-down DC-to-DC Converter optimized for powering a low voltage digital core in HDD applications and generally, to replace the high current linear solution when the power dissipation may cause a high heating of the application environment. It provides up to 1.5A over an input voltage range of 3 to 16V. A high switching frequency (1.5MHz) allows the use of tiny surface-mount components - as well as the resistor divider to set the output voltage value, only an inductor, a Schottky diode and two capacitors are required. Besides, a low output ripple is guaranteed by the current-mode PWM topology and by the use of low ESR SMD ceramic capacitors. The device is thermal protected and current limited to prevent damages due to an accidental short-circuit.
Uses tiny capacitors and inductors
Internal soft-start for startup current limitation and power on delay of 50 to 100µs
Typical efficiency of >70% overall operating conditions
2% DC output voltage tolerance
Maximum not switching quiescent current of 2.5mA over temperature range
350mV at ISW=750mA Maximum switch VDS
