SN75C1406N Купить - TI Чип интерфейса

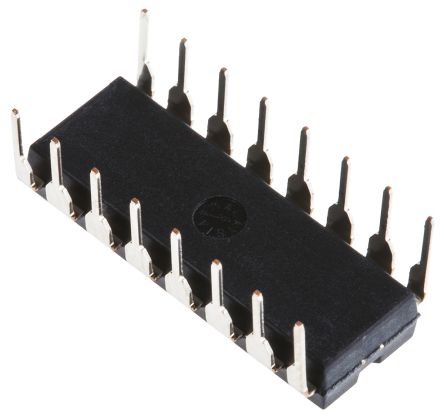

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN75C1406N

Triple Transmitter/Receiver RS-232 16Pin PDIP Tube

Наличие: 531 шт.

Адрес доставки: Москва

Цена: ₽ 90.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC42520800

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 26.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75C1406N характеристики

Атрибут	Значение атрибута
Номенклатура	SN75C1406N
Производитель	TI
ЧипСити Номер продукта	CC42520800
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	4.50V (min)
Ток Питания	320 µA
Количество Цепей	3 Circuit
Количество Стежков	16 Position
Скорость Передачи Данных	120 kbps
Драйверы/пакет	3
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4.5 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN75C1406N описание продукта

The SN75C1406N is a triple low-power BiMOS Driver and Receiver used to interface data terminal equipment (DTE) with data circuit-terminating equipment (DCE). This device is designed to conform to TIA/EIA-232-F. The driver has a controlled output slew rate that is limited to a maximum of 30V/µs and the receiver has filters that reject input noise pulses shorter than 1µs. It features eliminate the need for external components. It is designed using low-power techniques in a BiMOS technology. In most applications, the receiver contained in this device interface to single inputs of peripheral devices such as ACEs, UARTs or microprocessors. By using sampling, such peripheral devices are usually insensitive to the transition times of the input signals.
Push-pull receiver outputs
On-chip receiver 1µs noise filter
5mW Typical very low power consumption
1000mV Typical receiver input hysteresis
