SN74LVC2G07DCKT Купить - TI Логический контроллер

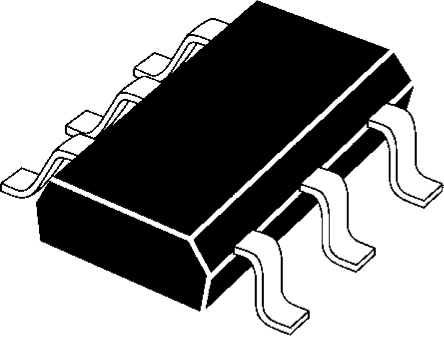

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC2G07DCKT

Buffer/Driver 2CH Non-Inverting Open Drain CMOS 6Pin SC-70 T/R

Наличие: 489 шт.

Адрес доставки: Москва

Цена: ₽ 190.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9938104

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC2G07DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2G07DCKT
Производитель	TI
ЧипСити Номер продукта	CC9938104
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.65V (min)
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Стежков	6 Position
Количество Битов	2 Bit
Время Задержки Распространения	2.90 ns
Количество Вентилей	2 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	1.25 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC2G07DCKT описание продукта

The SN74LVC2G07DCKT is a dual Buffer/Driver designed for 1.65 to 5.5V VCC operation. The output of this device is open drain and can be connected to other open-drain outputs to implement active-low wired-OR or active-high wired-AND functions. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
Dual open-drain buffer configuration
Support translation-up and down
IOFF Supports live insertion, partial-power-down mode and back-drive protection
Inputs and open-drain outputs accept voltages up to 5.5V
Latch-up performance exceeds 250mA per JESD 17
3.7ns at 3.3V Propagation delay (tpd)
10µA ICC Low power consumption
-24mA Output drive at 3.3 V
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C VOHV (output VOH undershoot)
Green product and no Sb/Br

Показывать

SN74LVC2G07DCKT Даташит PDF

28 страницы, 1324 КБ

01/19/2016
