SN74LVC2G04DBVR Купить - TI Логический чип

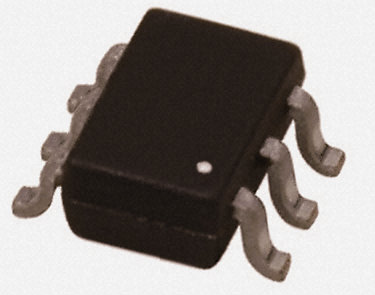

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC2G04DBVR

Inverter, 74LVC2G04, 1Input, 32mA, 1.65V to 5.5V, SOT-23-6

Наличие: 8,661 шт.

Адрес доставки: Москва

Цена: ₽ 7.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC30655

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC2G04DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2G04DBVR
Производитель	TI
ЧипСити Номер продукта	CC30655
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	5.00 V
Выходной Ток	32 mA
Количество Цепей	2 Circuit
Количество Стежков	6 Position
Количество Битов	2 Bit
Время Задержки Распространения	3.20 ns
Количество Вентилей	2 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Вес	0.0002526509668 kg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LVC2G04DBVR описание продукта

The SN74LVC2G04DBVR is a dual Inverter designed for 1.65 to 5.5V VCC operation. The device performs the Boolean function Y = A\\. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
Supports 5V VCC operation
Inputs accept voltages to 5.5V
Maximum tpd of 4.1ns at 3.3V
10µA Maximum ICC low power consumption
±24mA Output drive at 3.3V
Ioff supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD 78, Class II
ESD protection exceeds JESD 22
Green product and no Sb/Br

Показывать

SN74LVC2G04DBVR Даташит PDF

26 страницы, 1143 КБ

12/06/2015
