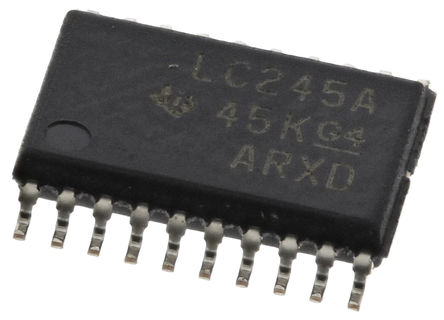

SN74LVC245APWR

Transceiver, 74LVC245, 1.65V to 3.6V, TSSOP-20

Наличие: 4,533 шт.

Адрес доставки: Москва

Цена: ₽ 9.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC655644

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC245APWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC245APWR
Производитель	TI
ЧипСити Номер продукта	CC655644
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.00V ~ 3.60V
Количество Выходных Интерфейсов	8 Output
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	6.50 ns
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V, 1.80 V
Количество Вентилей	8 Gate
Привод Выходного Тока	-1.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC245APWR описание продукта

The SN74LVC245APWR is an Octal Bus Transceiver with 3-state outputs. This octal bus transceiver is designed for 1.65 to 3.6V VCC operation. The SN74LVC245APWR device is designed for asynchronous communication between data buses. ESD protection exceeds JESD 22, 2000V human-body model and 1000V charged-device model.
Inputs accept voltages to 5.5V
Maximum TPD of 6.3ns at 3.3V
<0.8V at VCC = 3.3V, TA = 25°C Typical VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C Typical VOHV (output VOH undershoot)
Ioff supports live insertion, partial power-down mode operation and back-drive protection
Supports mixed-mode signal operation on all ports (5V input/output voltage with 3.3V VCC)
Latch-up performance exceeds 250mA per JESD 17
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN74LVC245APWR Даташит PDF

25 страницы, 869 КБ

08/02/2011
