SN74LVC1T45DRLR Купить - TI Логический контроллер

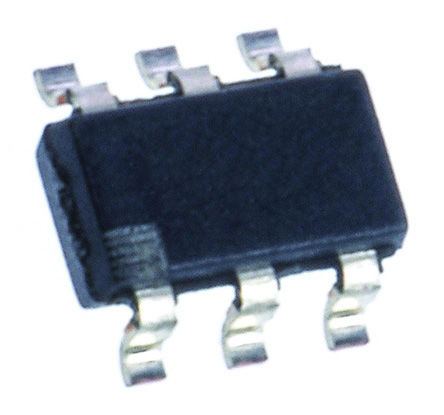

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1T45DRLR

Transceiver, 74LVC1T245, 1.65V to 5.5V, SOT-533-6

Наличие: 4,122 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2042764

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1T45DRLR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1T45DRLR
Производитель	TI
ЧипСити Номер продукта	CC2042764
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-553-6
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Количество Битов	1 Bit
Время Задержки Распространения	3.90 ns
Скорость Передачи Данных	420 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	1.6 mm
Ширина	1.2 mm
Высота	0.55 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1T45DRLR описание продукта

The SN74LVC1T45DRLR is a single-bit dual-supply Bus Transceiver with configurable voltage-level shifting and 3-state outputs. This non-inverting bus transceiver uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.65 to 5.5V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 to 5.5V. This allows for universal low-voltage bidirectional translation between any of the 1.8/2.5/3.3/5V voltage nodes. It is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input activate either the B-port outputs or the A-port outputs. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ.
VCC Isolation - If either VCC input Is at GND, both ports are in the high-impedance state
DIR Input circuit referenced to VCCA
IOFF Supports partial-power-down mode operation
Support high speed translation
Latch-up performance exceeds 100mA per JESD 78, class II
4µA ICC Low power consumption
±24mA Output drive at 3.3V
Green product and no Sb/Br
