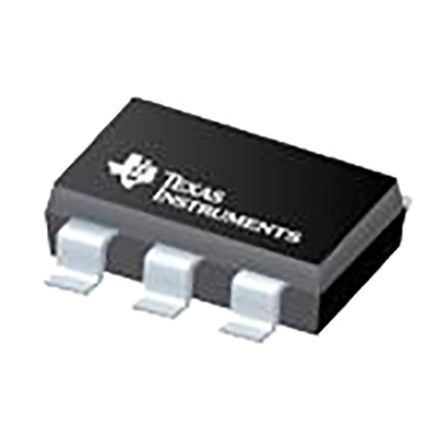

SN74LVC1T45DCKR

Transceiver, 74LVC1T245, 1.65V to 5.5V, SC-70-6

Наличие: 49,950 шт.

Адрес доставки: Москва

Цена: ₽ 7.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC72800

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1T45DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1T45DCKR
Производитель	TI
ЧипСити Номер продукта	CC72800
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Количество Битов	1 Bit
Время Задержки Распространения	3.90 ns
Скорость Передачи Данных	420 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LVC1T45DCKR описание продукта

The SN74LVC1T45DCKR is a single-bit dual-supply Bus Transceiver with configurable voltage-level shifting and 3-state outputs. This non-inverting bus transceiver uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.65 to 5.5V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 to 5.5V. This allows for universal low-voltage bidirectional translation between any of the 1.8/2.5/3.3/5V voltage nodes. It is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input activate either the B-port outputs or the A-port outputs. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ.
VCC Isolation - If either VCC input Is at GND, both ports are in the high-impedance state
DIR Input circuit referenced to VCCA
IOFF Supports partial-power-down mode operation
Support high speed translation
Latch-up performance exceeds 100mA per JESD 78, class II
4µA ICC Low power consumption
±24mA Output drive at 3.3V
Green product and no Sb/Br
