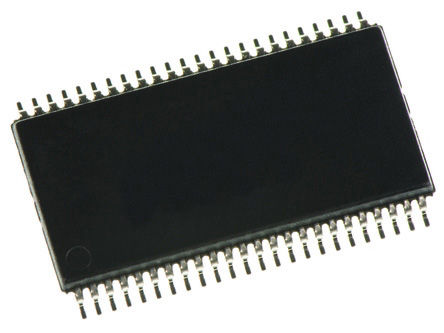

SN74LVC162244ADGGR

16Bit Buffer/Driver With 3-State Outputs 48-TSSOP -40℃ to 125℃

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 106.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14639264

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC162244ADGGR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC162244ADGGR
Производитель	TI
ЧипСити Номер продукта	CC14639264
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSSOP-48
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Количество Выходных Интерфейсов	16 Output
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V, 1.80 V
Привод Выходного Тока	-1.00 mA
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	12.6 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC162244ADGGR описание продукта

The SN74LVC162244ADGGR is a 16-bit Buffer/Driver with 3-state outputs. It is also designed specifically to improve the performance and density of 3-state memory address drivers, clock drivers and bus-oriented receivers and transmitters. The device can be used as four 4-bit buffers, two 8-bit buffers or one 16-bit buffer. It provides true outputs and symmetrical active-low output-enable (OE) inputs. Inputs can be driven from either 3.3/5V devices. This feature allows the use of this device as a translator in a mixed 3.3/5V system environment. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver.
IOFF Supports live insertion, partial power down mode and back drive protection
Latch-up performance exceeds 250mA per JESD 17
Inputs accept voltages to 5.5V
4.4ns at 3.3V Propagation delay (tpd)
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C VOHV (output VOH undershoot)
Green product and no Sb/Br

Показывать

SN74LVC162244ADGGR Даташит PDF

23 страницы, 901 КБ

07/17/2014
