SN74LS221N Купить - TI Бистабильный мультивибратор

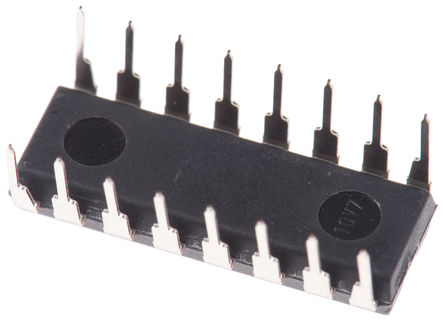

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LS221N

TEXAS INSTRUMENTS SN74LS221N Monostable Multivibrator, 74LS221, 45ns, 8mA, 4.75V to 5.25V, DIP-16

Наличие: 78 шт.

Адрес доставки: Москва

Цена: ₽ 85.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4771408

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS221N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS221N
Производитель	TI
ЧипСити Номер продукта	CC4771408
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Цифровой Логический Уровень	TTL
Напряжение Питания (DC)	4.75V ~ 5.25V
Выходной Ток	8 mA
Ток Питания	4.70 mA
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Количество Битов	2 Bit
Узлы Напряжения	5.00 V
Время Нарастания	15 ns
Время падения	6 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LS221N описание продукта

The SN74LS221N is a dual Monostable Multivibrator with schmitt-trigger inputs. Its performance characteristics virtually identical to those of the "121 devices. Each multivibrator features a negative-transition- triggered input and a positive-transition-triggered input, either of which can be used as an inhibit input. Pulse triggering occurs at a particular voltage level and is not directly related to the transition time of the input pulse. Schmitt-trigger input circuitry for B input allows jitter-free triggering from inputs with transition rates as slow as 1V/s, providing the circuit with excellent noise immunity, typically of 1.2V. A high immunity to VCC noise, typically of 1.5V, is also provided by internal latching circuitry. Once fired, the outputs are independent of further transitions of the A and B inputs and are a function of the timing components or the output pulses can be terminated by the overriding clear. Input pulses can be of any duration relative to the output pulse.
Overriding clear terminates output pulse
